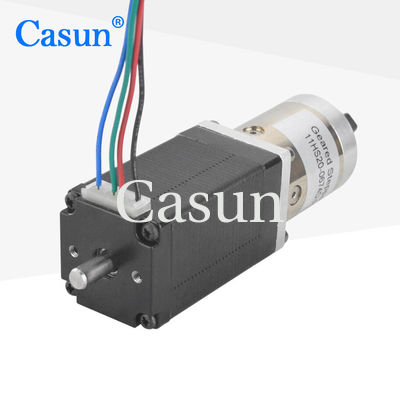

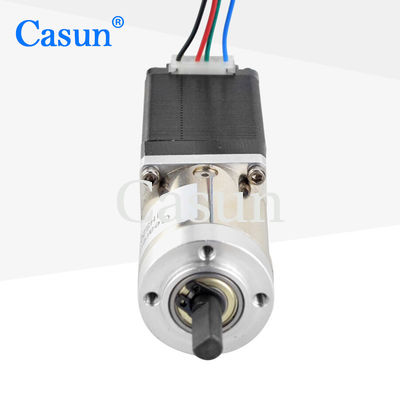

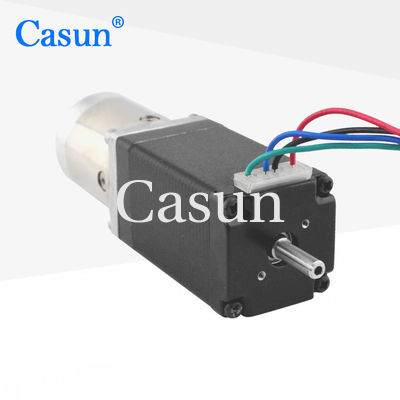

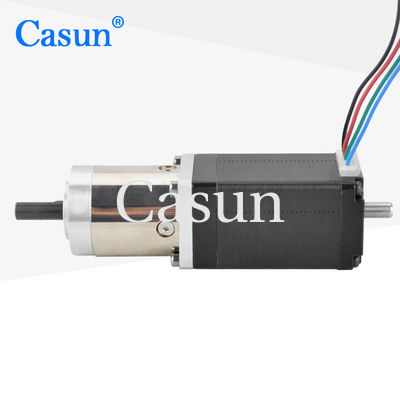

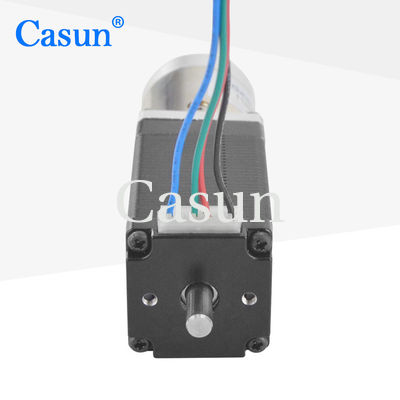

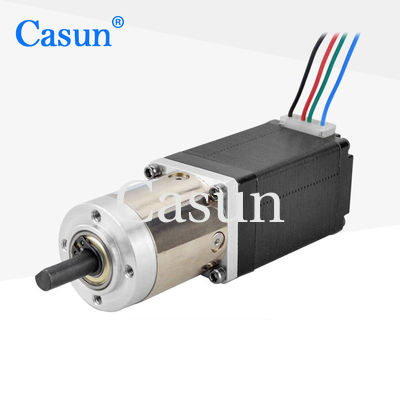

Relación de reducción 13/1 Reducción de la caja de engranajes planetaria NEMA 11 motor paso a paso con ROHS

Relación de reducción 13/1 Reducción de la caja de engranajes planetaria NEMA 11 motor paso a paso con ROHS

Nombre De La Marca:	Casun
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cantidad Total:	1 por ciento
Precio:	$28.75-$31.75
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Palabras clave:

Motor de pasos adaptado

Válvula de tensión:

2.88V DC

Peso:

0.25kg

Ángulo del paso (grados):

1.8 grados

Ratio:

13.73:1

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Con certificación ROHS NEMA 11 Caja de cambios planetaria

Se aplicará el método NEMA 11 para el cálculo de la velocidad.

Descripción de producto

Puede atenuar eficazmente la vibración y la resonancia generadas por los motores paso a paso durante el funcionamiento a alta velocidad, mejorando así la precisión y estabilidad del posicionamiento.

Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.

Características:

Ofrecer varias acreditaciones globales para maquinaria en los sectores de alta tecnología y electrónica.
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Especialista en soluciones profesionales de tren de transmisión
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	42 mm
Número de fases	Fase 2
Corriente nominal	0.67Amp
Torque de retención	Las condiciones de producción de los productos
Resistencia	12 ohm
Inductividad	6.5 mH
Inercia del rotor	12 g-cm2
Peso del motor	0.25kg
Ratio de reducción del engranaje	13.73:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Relación de reducción 13/1 Reducción de la caja de engranajes planetaria NEMA 11 motor paso a paso con ROHS 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
