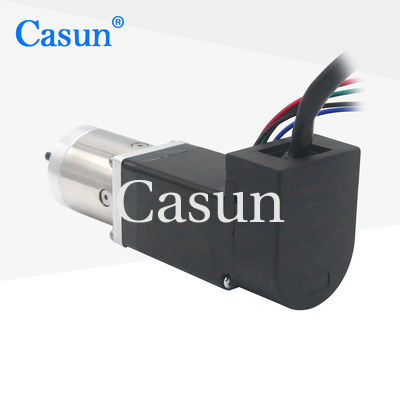

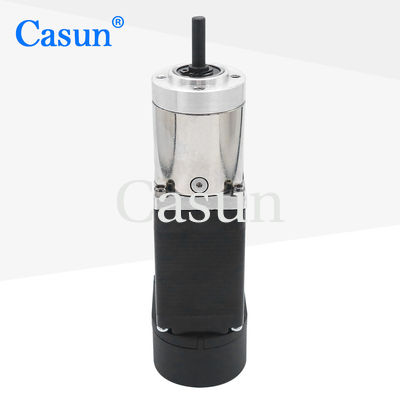

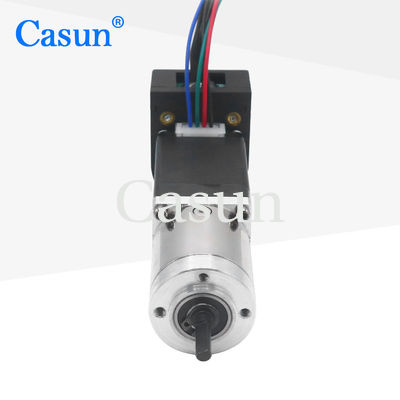

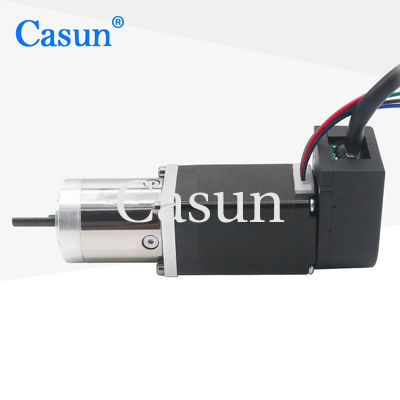

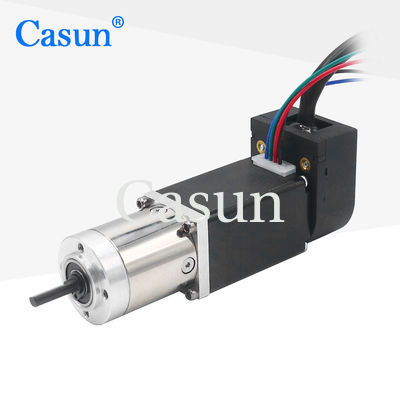

Motor paso a paso NEMA 11 de alto par 282845mm 0.67A con codificador 10 1 relación de reducción

Motor paso a paso NEMA 11 de alto par 282845mm 0.67A con codificador 10 1 relación de reducción

Nombre De La Marca:	Casun
Número De Modelo:	28SHD4401-19GQ
Cantidad Total:	1 pieza
Precio:	$27.23-$30.23
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Palabras clave:

motor paso a paso con engranajes

Voltaje:

4.56V DC

Ángulo de paso (grados):

1,8 grados

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Relación de engranaje:

19:1

Torque de retención:

los 95mN.m

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor paso a paso NEMA 11 de alto par

motor paso a paso NEMA 11 de 282845 mm

Descripción de producto

Motor paso a paso NEMA 11 de alto par 28×28×45mm 0.67A con codificador y relación de reducción 10:1

Combinando el control preciso del motor paso a paso y la capacidad de retroalimentación del codificador, al tiempo que aumenta el par a través del reductor. El codificador proporciona retroalimentación de posición en tiempo real, lo que puede mejorar aún más la precisión de posicionamiento del motor.

Características

Disponibles versiones bipolares o unipolares
Construcción híbrida de motor paso a paso
Disponibles en versiones de eje simple o doble
Cada modelo de motor paso a paso es adaptable a diversas aplicaciones
¡Se buscan distribuidores!

Dimensiones

Especificaciones del motor

Parámetro	Valor
Ángulo de paso	1.8°
Tamaño del marco	28mm
Número de fase	2 Fases
Corriente nominal	0.67Amperios
Par de retención	95mN.m
Resistencia	6.8ohm
Inductancia	4.9mH
Inercia del rotor	9g-cm²
Peso del motor	0.16kg
Relación de reducción de engranajes	19.2:1
Conexión	Bipolar

Especificaciones de operación

Motor

Ángulo de paso: 1.8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20°C a 50°C
Temperatura de almacenamiento: -20°C a 100°C
Rango de humedad: 85% o menos, sin condensación
Aislamiento del cable magnético: Clase B 130°C
Resistencia de aislamiento: 100M Ohm a 500 VCC
Rigidez dieléctrica: 500 VCC durante 1 minuto

Caja de engranajes

Material de la carcasa: Metal
Rodamiento en la salida: Rodamientos de bolas
Carga radial máxima (12mm desde la brida): ≤80N
Carga axial máxima del eje: ≤30N
Juego radial del eje (cerca de la brida): ≤0.06mm
Juego axial del eje: ≤0.3mm
Holgura sin carga: 1.5°

Submodelos

Longitud del motor	Longitud de la caja de engranajes	Relación	Eficiencia
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
26.8 mm	42.7 mm	51	70%
42.7 mm	42.7 mm	71	70%
42.7 mm	42.7 mm	99.5	70%
42.7 mm	42.7 mm	139	70%

Opciones de personalización

Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores, etc.

Codificador

Freno

Caja de engranajes

Eje
