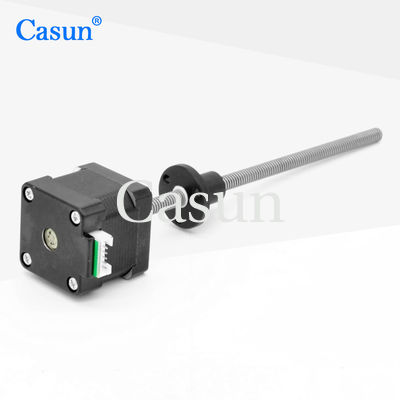

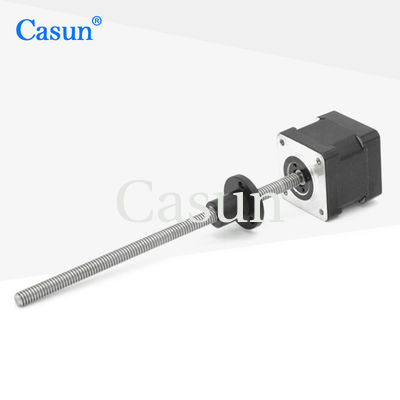

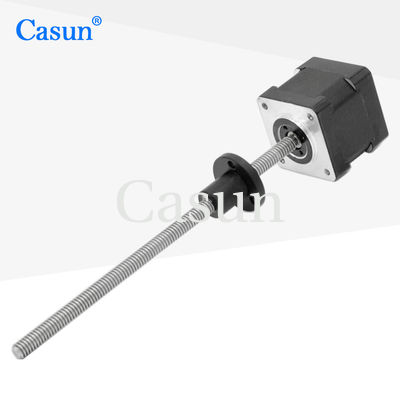

NEMA 14 Motor paso a paso híbrido Tr5*1 (P1) Motor paso a paso Micro motor paso a paso para la máquina de automatización
NEMA14 motor paso a paso cautivo con tornillo de plomo que mantiene el par de 0,2 kg tr5*4 para equipos médicos
El motor paso a paso cautivo NEMA14 que usted mencionó está diseñado con un tornillo de plomo y tiene un par de retención de 0,2 kg. El tornillo de plomo tiene una especificación TR5 * 4 ((p1).
Tipo de motor: motor paso a paso de dos fases
El par de retención: 0,2 kg (kilogramos)
Parafusos de plomo: TR5*4 ((p1)
El par de retención de 0,2 kg indica el par máximo que el motor puede generar para evitar la rotación o mantener una carga en su lugar.En el caso de los vehículos de motor, el valor de los valores de las emisiones de CO2 será el valor de las emisiones..
La especificación del tornillo de plomo TR5 * 4 ((p1) se refiere al tipo de rosca, el paso y las características adicionales del tornillo de plomo. TR5 indica un perfil de rosca trapezoidal con un diámetro mayor de 5 mm.El "*4" indica una inclinación de 4 mm, lo que significa que el tornillo de plomo avanza en 4 mm por cada revolución completa.que pueden variar según el fabricante o los requisitos específicos de la aplicación.
Este tipo de motor paso a paso con un tornillo de plomo cautivo se utiliza comúnmente en máquinas de automatización, como sistemas de ensamblaje automatizados, sistemas de posicionamiento de precisión,o otras aplicaciones que requieran un movimiento lineal controlado.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
35 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.4Amp
|
|
Torque de retención
|
200 mN.m.
|
|
Resistencia
|
24 ohm
|
|
Inductividad
|
34 mH
|
|
Inercia del rotor
|
12 g-cm2
|
|
Peso del motor
|
0.2 kg
|
|
Parafusos de plomo
|
Tr5X4
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
| Duración del cuerpo |
Diámetro del tornillo |
El tono |
Duración del tornillo |
20 mm
Cuadrados
40 mm
48 mm
60 mm
|
5 |
2 |
20 a 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
