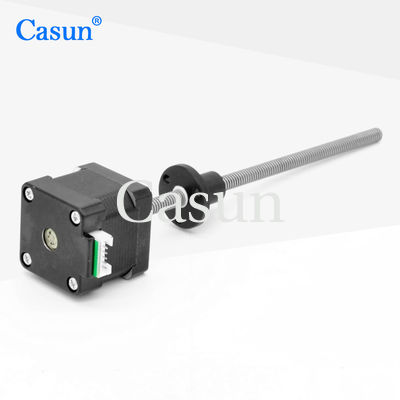

Casun Nema14 35x35x34mm Motor paso a paso de tornillo de plomo Tr8x4 (((P2) Mini Motor paso a paso cautivo
El motor paso a paso NEMA14 que usted mencionó está diseñado con un tornillo de plomo y tiene un par de retención de 0,2 kg. Las dimensiones del motor se especifican como 35x35x34mm,y el tornillo de plomo tiene una especificación TR8*4Aquí hay un desglose de la información:
Tipo de motor: motor paso a paso de dos fases
El par de retención: 0,2 kg (kilogramos)
Dimensiones: 35x35x34 mm (ancho x profundidad x altura)
Parafusos de plomo: TR8*4
El par de retención de 0,2 kg indica el par máximo que el motor puede generar para evitar la rotación o mantener una carga en su lugar, generalmente medido en N.m (Newton-metros) o kg.cm (kilogramos-centimetros).
Las dimensiones del motor se especifican como 35x35x34mm, lo que indica su tamaño físico con mediciones de ancho, profundidad y altura.
La especificación del tornillo de plomo TR8 * 4 se refiere al tipo de hilo y el ancho del tornillo de plomo. TR8 indica un perfil de hilo trapezoidal con un diámetro mayor de 8 mm, y el "*4" sugiere un ancho de 4 mm.Esto significa que el tornillo de plomo avanza en 4 mm para cada revolución completa.
Este tipo de motor paso a paso con un tornillo de plomo cautivo se utiliza comúnmente en equipos médicos, como bombas médicas, sistemas de posicionamiento preciso,o otras aplicaciones en las que se requiera un movimiento lineal controlado.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
35 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.4Amp
|
|
Torque de retención
|
200 mN.m.
|
|
Resistencia
|
200 ohmios
|
|
Inductividad
|
20 mH
|
|
Inercia del rotor
|
14 g-cm2
|
|
Peso del motor
|
0.2 kg
|
|
Parafusos de plomo
|
Se trata de un sistema de control de las emisiones.
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
| Duración del cuerpo |
Diámetro del tornillo |
El tono |
Duración del tornillo |
20 mm
Cuadrados
40 mm
48 mm
60 mm
|
5 |
2 |
20 a 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
