Motor de pasos del tornillo de posicionamiento

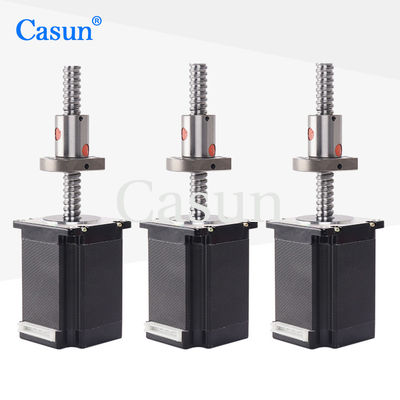

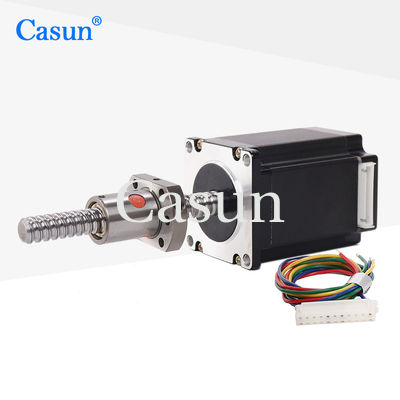

Motor paso a paso lineal con tornillo de bola 3A 2000mN.M 57x57x76mm

Motor paso a paso lineal con tornillo de bola 3A 2000mN.M 57x57x76mm

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4816-150GHH
Cantidad Total:	1 pieza
Precio:	$100-$102
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

Torque de retención:

los 2000mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

3A Motor paso a paso lineal de tornillo a bolas

Motor paso a paso lineal de tornillo de bolas

Motor de paso lineal de 2000 mN.M.

Descripción de producto

Motor paso a paso lineal con tornillo de bola 2000mNm 3.0A 76mm 12mm Diámetro longitud de plomo 150mm Para 3D

La serie de motor de paso híbrido de 57 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	57 mm
Número de fases	Fase 2
Corriente nominal	3A
Torque de retención	Las medidas de seguridad se aplicarán en el caso de las aeronaves.
Resistencia	0.95 ohm
Inductividad	3.6mH
Inercia del rotor	460 g-cm2
Peso del motor	1.4 kg
Parafusos de plomo	SPS01210-2. ¿Qué quiere decir?8
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm Cuadrados 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Motor paso a paso lineal con tornillo de bola 3A 2000mN.M 57x57x76mm 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
