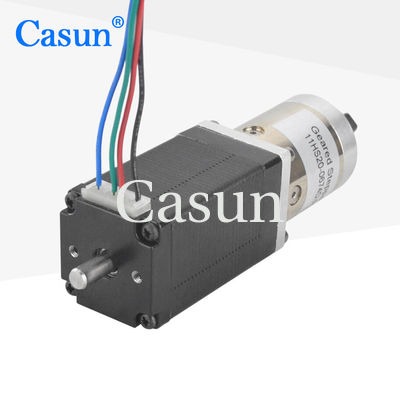

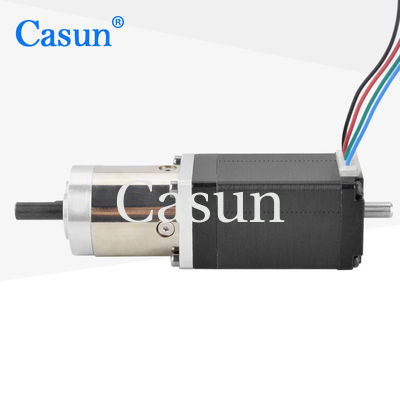

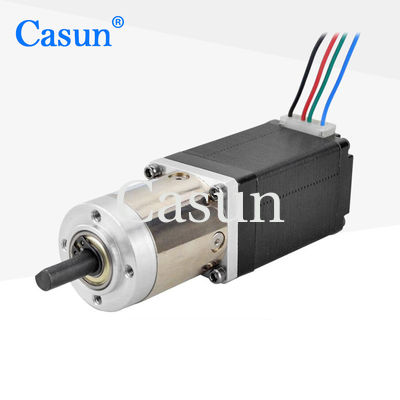

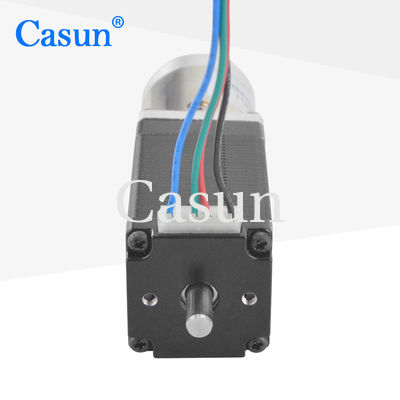

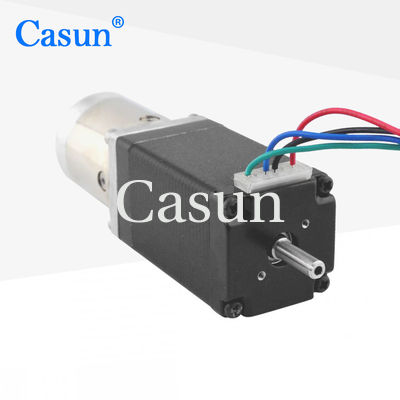

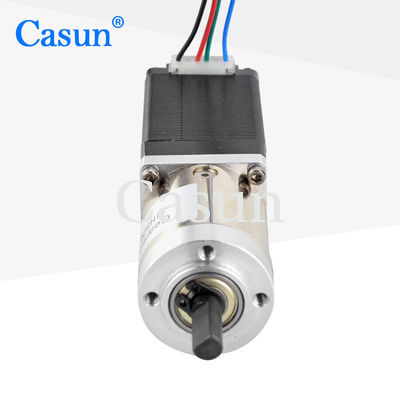

CASUN Stufe Stufe 28*28*40.5mm NEMA 11 Motor paso a paso con engranajes 0,95A motor paso a paso 3.6V AR3 Robot de código abierto
Caja de cambios planetaria con 28*28*40.5mm Casun 0.95A Nema 11 motor paso a paso
Motor paso a paso de micro engranajes con caja de engranajes planetaria y motor paso a paso de engranajes pequeños 28*28*40.5mm NEMA 11
En una variedad de tamaños, la Serie de Motor Hybrid Stepper de 28 mm proporciona un fuerte par de retención.
Para reducir las vibraciones y lograr una mayor resolución de paso, utilizar con un controlador de micro paso.
Seleccione una versión estándar o solicite una versión especialmente configurada.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
28 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.95 A
|
|
Torque de retención
|
100 mN.m.
|
|
Resistencia
|
3.8 om
|
|
Inductividad
|
2 mH
|
|
Inercia del rotor
|
12 g-cm2
|
|
Peso del motor
|
0.25kg
|
|
Ratio de reducción del engranaje
|
19:1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
Cuadrados
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
El 90% |
| 5.18 |
| de una anchura de 35 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor básico no puede satisfacer sus necesidades, podemos modificar el motor para hacerlo.
Los ejes especiales, los parámetros de enrollamiento, las medidas de instalación, los cables de plomo con especificaciones únicas, las conexiones, etc. son solo algunos ejemplos de contenido personalizado.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
