Motor de pasos del tornillo de posicionamiento

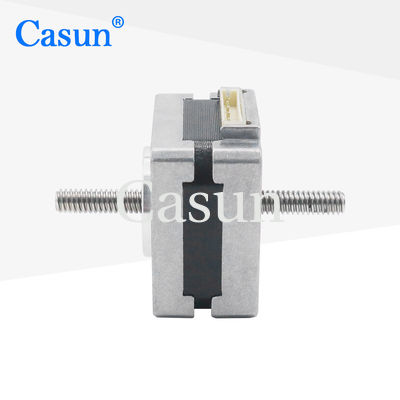

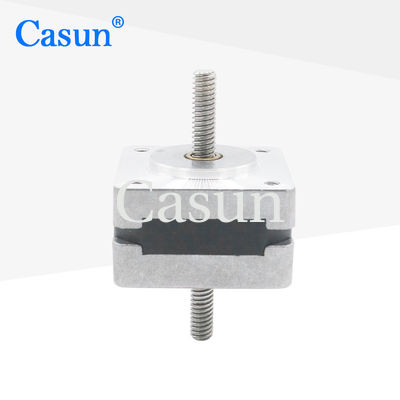

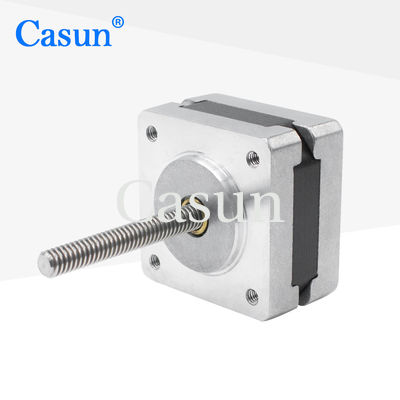

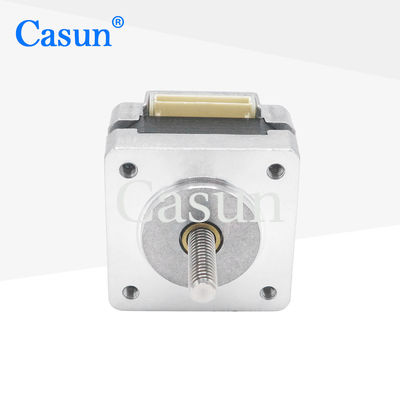

motor de pasos de la nema 14 de 0.12kg Tr5*2 con el motor de pasos del tornillo de posicionamiento no prisionero

motor de pasos de la nema 14 de 0.12kg Tr5*2 con el motor de pasos del tornillo de posicionamiento no prisionero

Nombre De La Marca:	Casun

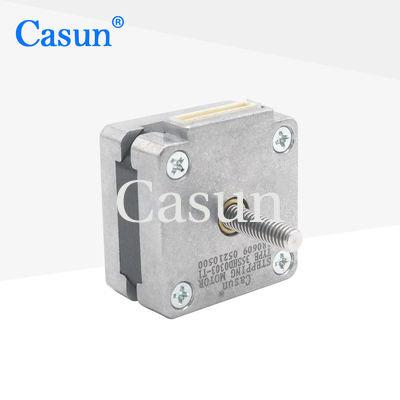

Número De Modelo:	35SHD0303-T1
Cantidad Total:	1 pieza
Precio:	$0.94-$11.8
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

0.4Amp

Peso:

0,09 kg

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor de pasos del tornillo de posicionamiento Tr5*2

Tr5*2 motor de pasos de la nema 14

motor de pasos 0.12kg no prisionero

Descripción de producto

0.12 kg Tr5 * 2 NEMA 14 motor paso a paso con tornillo de plomo

NEMA14 motor paso a paso no cautivo con tornillo de plomo, con un par de retención de 0,12 kg y una configuración TR5 * 2 para aplicaciones de impresión 3D.La serie de motor de paso híbrido de 42 mm ofrece un potente par de retención en varios tamaños. Utilice con un controlador de micro paso para minimizar las vibraciones y lograr una resolución de paso superior.

Características clave

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones disponibles bajo petición

Las dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	28 mm
Número de fases	Fase 2
Corriente nominal	0.4Amp
Torque de retención	2.5 kg (300 p.p.)
Resistencia	22 ohmios
Inductividad	15 mH
Inercia del rotor	10 g-cm2
Peso del motor	0.09kg
Parafusos de plomo	Tr5X2
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento: -20°C a 100°C

Rango de humedad: 85% o menos, no condensante

Aislamiento por alambre magnético: clase B 130°C

Resistencia de aislamiento: 100M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

El juego radial del eje: 0.02Max. (450g-carga)

El juego axial del eje: 0.08Max. (450g-carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima: 10N

Modelos disponibles

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Opciones de personalización

Si nuestros motores estándar no cumplen con sus requisitos, podemos personalizar los motores a sus especificaciones exactas.cables de plomo a medida, conectores, y más.

Opciones disponibles

Por favor, haga clic en el botón de abajo para discutir sus requisitos específicos con nuestro equipo de ingenieros.
