la nema 11 de 28x28m m adaptó el alto esfuerzo de torsión los 95mN.M Bipolar del motor de pasos

la nema 11 de 28x28m m adaptó el alto esfuerzo de torsión los 95mN.M Bipolar del motor de pasos

Nombre De La Marca:	Casun
Número De Modelo:	28SHD4401-19GQ
Cantidad Total:	1 pieza
Precio:	$27.23-$30.23
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Palabras clave:

motor paso a paso con engranajes

Voltaje:

4.56V DC

Ángulo de paso (grados):

1,8 grados

Relación:

14:1

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

nema 11 de 28x28m m adaptada

28x28m m adaptaron el motor de pasos

Alto esfuerzo de torsión los 95mN.M del motor de pasos

Descripción de producto

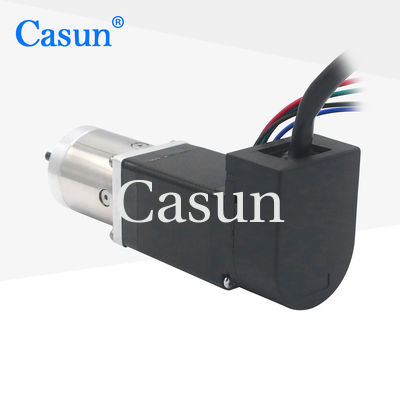

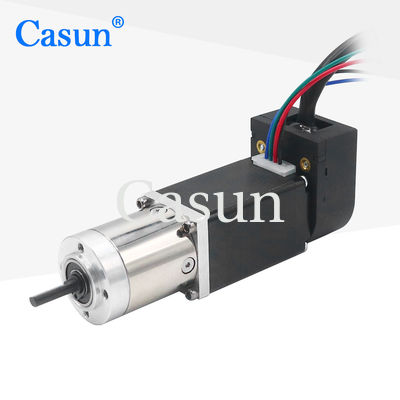

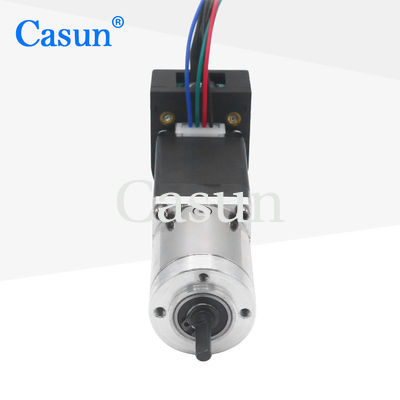

Motor paso a paso con engranaje NEMA 11 de 28x28 mm, alto par 95 mN.M bipolar

Este motor paso a paso NEMA 11 de 28 mm x 28 mm con caja de engranajes planetarios ofrece un alto par en un paquete compacto. La serie de motores paso a paso híbridos proporciona un potente par de retención en varios tamaños. Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Disponible en versiones básicas o configuraciones personalizadas.

Características principales

Disponibles versiones bipolares o unipolares
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Personalizaciones bajo pedido

Dimensiones

Especificaciones del motor

Parámetro	Valor
Ángulo de paso	1.8°
Tamaño del marco	28 mm
Número de fase	2 fases
Corriente nominal	0.67Amperios
Par de retención	95 mN.m
Resistencia	6.8 ohmios
Inductancia	4.9 mH
Inercia del rotor	9 g-cm²
Peso del motor	0.16 kg
Relación de reducción de engranajes	19.2:1
Conexión	Bipolar

Especificaciones de operación

Motor

Ángulo de paso	1.8°
Temperatura máxima	80 °C máximo
Temperatura ambiente	-20 °C a 50 °C
Temperatura de almacenamiento	-20 °C a 100 °C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del imán	Clase B 130 °C
Resistencia de aislamiento	100 M Ohm a 500 VDC
Rigidez dieléctrica	500 VDC durante 1 minuto

Caja de engranajes

Material de la carcasa	Metal
Rodamiento en la salida	Rodamientos de bolas
Carga radial máxima (12 mm desde la brida)	≤80N
Carga axial máxima del eje	≤30N
Juego radial del eje (cerca de la brida)	≤0.06 mm
Juego axial del eje	≤0.3 mm
Holgura sin carga	1.5°

Submodelos

Longitud del motor	Longitud de la caja de engranajes	Relación	Eficiencia
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		35 mm
60 mm		13.76
	42.7 mm	19.2	80%
		26.8
		51	70%
		71
		99.5
		139

Soluciones de motor personalizadas

Si nuestro motor estándar no cumple con sus requisitos, podemos personalizar el motor según sus necesidades específicas. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores y más.

Opciones disponibles

Encoder

Freno

Caja de engranajes

Eje

Haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos.
