Nema 8 motor paso a paso no cautivo 20x20x27mm 15mN.m de tensión de torsión 0,65 potencia de CC para CNC para el banco de trabajo tridimensional XYZ

Nema 8 motor paso a paso no cautivo 20x20x27mm 15mN.m de tensión de torsión 0,65 potencia de CC para CNC para el banco de trabajo tridimensional XYZ

Nombre De La Marca:	Casun
Número De Modelo:	20SHD0250-100TT
Cantidad Total:	1 Uds.
Precio:	$9.94-$12.8
Condiciones De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Actual:

0.6Amp

Torque de retención:

los 32mN.m

Ángulo de Steper:

1.8degree

Fase:

Tensión nominal:

5.4V

Esfuerzo de torsión de la muesca:

3mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor paso a paso Nema 8 20x20x27 mm

Motor paso a paso no cautivo con par de 15 mN.m

Motor paso a paso para el banco de trabajo CNC XYZ

Descripción de producto

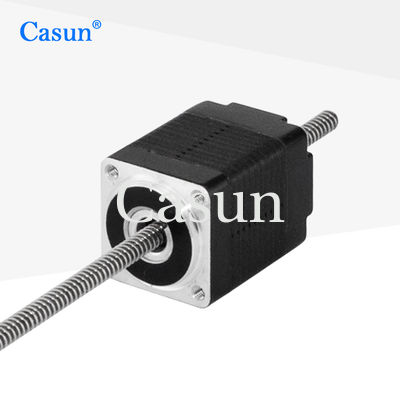

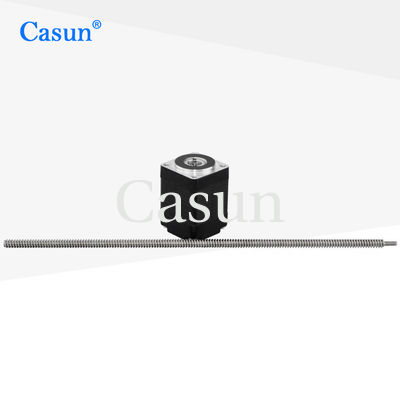

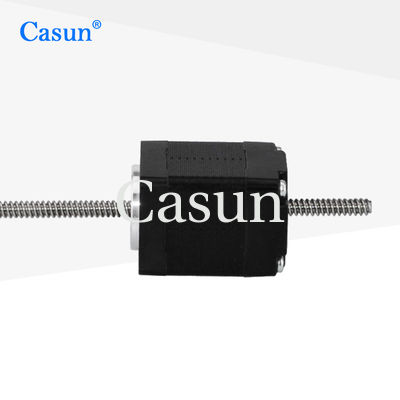

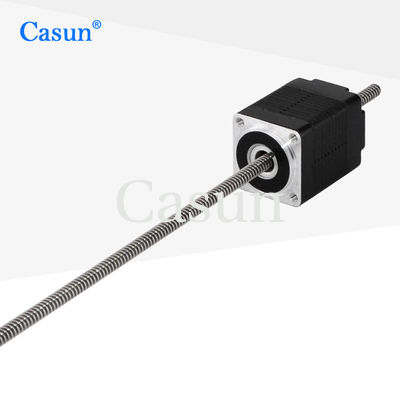

Motor paso a paso no cautivo NEMA 8 con husillo

20x20x27mm, par de retención de 32mN.m, alimentación de CC de 0.6A para aplicaciones de banco de trabajo tridimensional CNC y XYZ

Descripción general del producto

Motor paso a paso bipolar no cautivo Casun de 0.6A con husillo TR5x2, que ofrece un rendimiento fiable para aplicaciones de posicionamiento de precisión. Este motor paso a paso NEMA 8 con husillo pasante combina dimensiones compactas con un potente par de retención de 32mN.m.

Características principales

Versiones bipolares o unipolares disponibles
Construcción de motor paso a paso híbrido para un funcionamiento suave
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS para garantía de calidad
Personalizaciones disponibles bajo pedido

Especificaciones del motor

Parámetro	Especificación
Ángulo de paso	1.8°
Tamaño del marco	20mm
Número de fases	2 Fases
Corriente nominal	0.6A
Par de retención	32 mN.m
Resistencia	9.0 ohm
Inductancia	3.2 mH
Inercia del rotor	3.5 g-cm²
Peso del motor	0.08 kg
Husillo	TR5x2
Conexión	Bipolar

Especificaciones de funcionamiento

Parámetro	Especificación
Temperatura máxima	80°C
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del motor	Clase B 130°C
Resistencia de aislamiento	100M Ohm a 500 VDC
Rigidez dieléctrica	500 VDC durante 1 minuto
Juego radial del eje	0.02mm Máx. (carga de 450g)
Juego axial del eje	0.08mm Máx. (carga de 450g)
Fuerza radial máx.	28N (20mm desde la brida)
Fuerza axial máx.	10N

Modelos disponibles

Modelo	Par de retención	Ángulo de paso	Longitud del motor	Tipo de eje	Corriente nominal
20SHD0304	18mN.m	1.8°	28mm	Eje redondo-20mm	0.6A
20SHD0250	32mN.m	1.8°	38mm	Eje redondo-20mm	0.6A
20SHD0101	30mN.m	1.8°	42mm	Eje redondo-20mm	0.8A

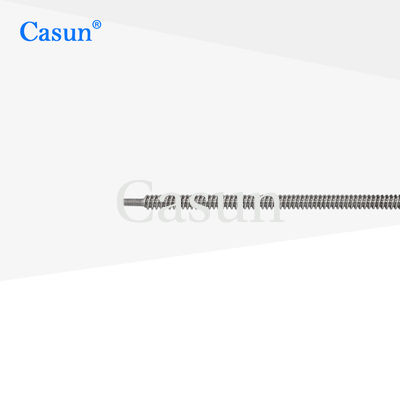

Opciones de husillo

Longitud del cuerpo	Diámetro del tornillo	Paso	Longitud del tornillo
20mm, 34mm, 40mm, 48mm, 60mm	5mm, 8mm, 6.35mm	2mm, 1.27mm, 3.175mm, 6.35mm, 6.5mm	20-1000mm

Opciones de personalización

Si nuestro motor estándar no cumple con sus requisitos, podemos personalizar el motor según sus necesidades específicas. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores y más.

Opciones de personalización disponibles:

Encoder | Freno | Reductor | Eje

Haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos específicos.
