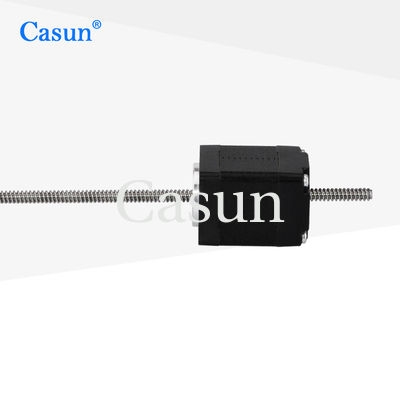

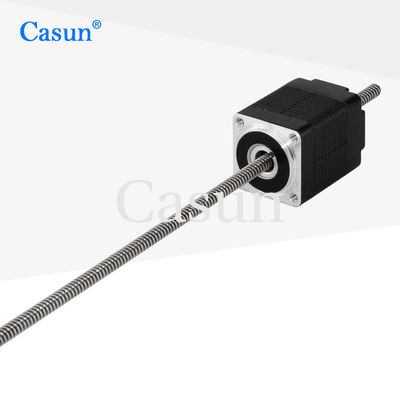

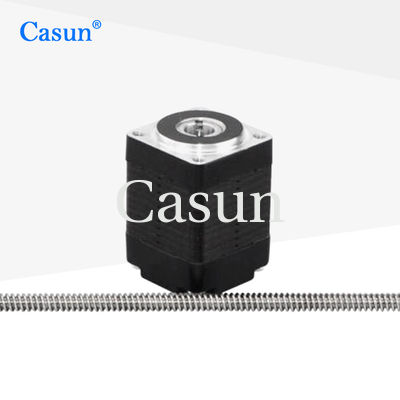

Nema 8 motor paso a paso no cautivo 20x20x38mm 32mN.m tensión de torsión 0,6A potencia de CC para CNC para el banco de trabajo tridimensional XYZ

Nema 8 motor paso a paso no cautivo 20x20x38mm 32mN.m tensión de torsión 0,6A potencia de CC para CNC para el banco de trabajo tridimensional XYZ

Nombre De La Marca:	Casun
Número De Modelo:	20SHD0250-100TT
Cantidad Total:	1 Uds.
Precio:	$9.94-$12.8
Condiciones De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Actual:

0.6Amp

Torque de retención:

los 32mN.m

Ángulo de Steper:

1.8degree

Fase:

Tensión nominal:

5.4V

Esfuerzo de torsión de la muesca:

3mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

Motor paso a paso Nema 8 20x20x38 mm

Motor paso a paso no cautivo con par de 32 mN.m.

Motor paso a paso para el banco de trabajo CNC XYZ

Descripción de producto

Casun 0.6A motor no cautivo 5.4V Nema 8 motor paso a paso no cautivo con tornillo de plomo Tr5X2 negro bipolar

NEMA 8 a través del motor paso a paso de tornillo de plomo con torque de retención de tornillo de plomo 32mN.m 0,08kg tr5*2 para 3D

La serie de motor de paso híbrido de 20 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	20 mm
Número de fases	Fase 2
Corriente nominal	0.6Amp
Torque de retención	32 mN.m
Resistencia	9.0 ohmios
Inductividad	3.2 mH
Inercia del rotor	3.5 g-cm2
Peso del motor	0.08kg
Parafusos de plomo	Tr5X2
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
20SHD0304	18 mN.m.	1.8°	28 mm	En el caso de los vehículos de la categoría M2	0.6A
20SHD0250	32 mN.m.	1.8°	38 mm	En el caso de los vehículos de la categoría M2	0.6A
20SHD0101	30 mN.m.	1.8°	42 mm	En el caso de los vehículos de la categoría M2	0.8A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
27 mm 30 mm de una anchura igual o superior a 38 mm Cuadrados Cuadrados	3.5	0.6096	20 a 1000 mm
		1.2192
		2.44
		4

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Nema 8 motor paso a paso no cautivo 20x20x38mm 32mN.m tensión de torsión 0,6A potencia de CC para CNC para el banco de trabajo tridimensional XYZ 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
