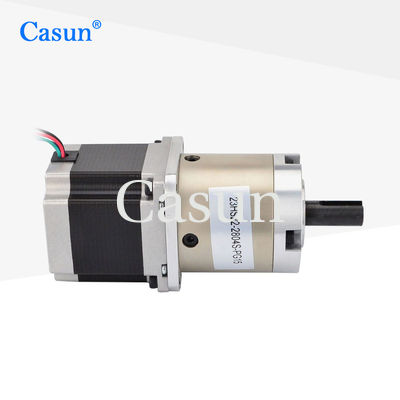

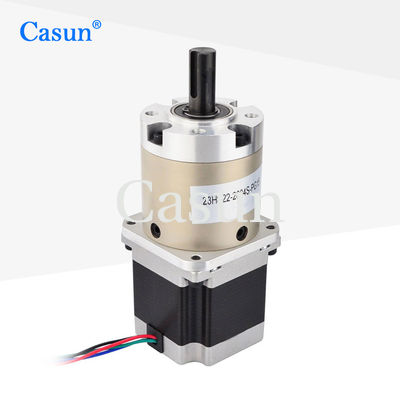

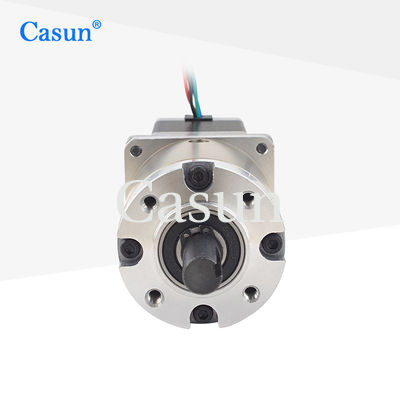

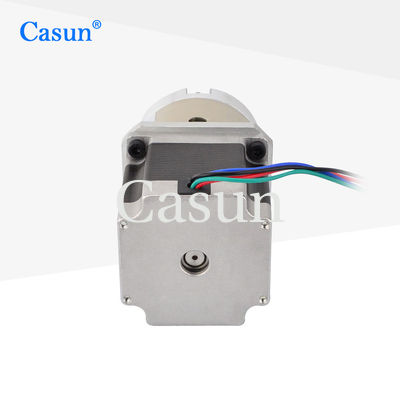

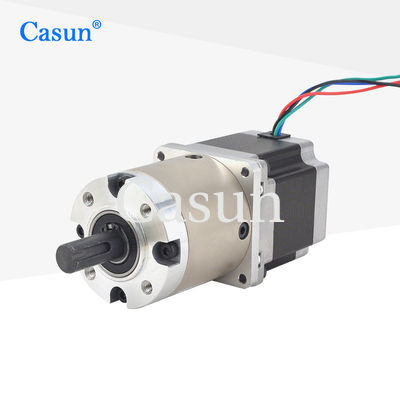

NEMA23 Relación 15/1 Motor paso a paso de engranaje con caja de engranajes Reducción planetaria Motor paso a paso de 57 mm

NEMA23 Relación 15/1 Motor paso a paso de engranaje con caja de engranajes Reducción planetaria Motor paso a paso de 57 mm

Nombre De La Marca:	Casun
Número De Modelo:	Se trata de un sistema de control de las emisiones de gases de escape.
Cantidad Total:	1 por ciento
Precio:	$22.49-$27
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROSH,ISO

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Ratio de reducción:

15.3:1

Corriente nominal:

2.8A

Peso del motor:

1.1 kg

Detalles de empaquetado:

Cartón: los 38x29x18cm

Resaltar:

Motor paso a paso de 57 mm con engranajes

Motor paso a paso con reductor planetario

Motor paso a paso con engranajes NEMA23

Descripción de producto

Los propios motores paso a paso tienen una buena precisión de posicionamiento, y cuando se combinan con reductores, pueden lograr una mayor precisión de posicionamiento a bajas velocidades.

Se ha aplicado ampliamente en campos como automatización, robótica, maquinaria de precisión y equipos médicos.

Características:

Se ofrecen versiones en unipolar o bipolar.
Proporcionar "múltiples certificaciones internacionales" para dispositivos eléctricos y de alta tecnología.
Disponible en versiones de eje simple o doble
Alto par y alta precisión
Nuestro equipo de ingeniería se pondrá en contacto con usted dentro de dos días hábiles para presentar la solución óptima

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una anchura igual o superior a 60 mm
Número de fases	Fase 2
Corriente nominal	2.8 A
Torque de retención	1250 mN.m.
Resistencia	0.9 mm
Inductividad	2.5 mH
Inercia del rotor	260 g-cm2
Peso del motor	1.1 kg
Ratio de reducción del engranaje	15.3:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal

Los rodamientos de salida: rodamientos de bolas

Carga radial máxima ((12 mm desde la brida): ≤ 250 N

Carga axial máxima del eje: ≤ 100N

Disminución radial del eje (cerca de la brida): ≤ 0,08 m

Disminución del eje: ≤ 0,4 mm

Reacción negativa sin carga: ≤ 2,5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados Cubiertas de una longitud igual o superior a 20 mm de tamaño igual o superior a 10 mm 100 mm	48 mm	3.6	El 90%
		4.25
	60 mm	12.96	El 80%
		15.3
		18.1
	de una longitud igual o superior a 72 mm	46.66	El 70%
		55.08
		65.025
		76.77

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

NEMA23 Relación 15/1 Motor paso a paso de engranaje con caja de engranajes Reducción planetaria Motor paso a paso de 57 mm 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
