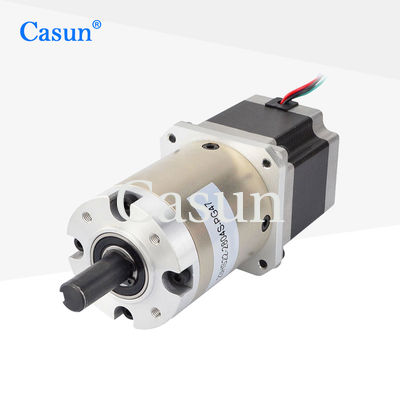

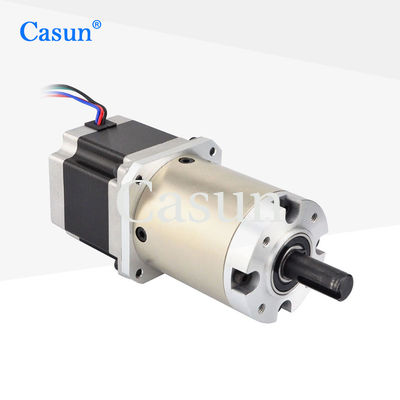

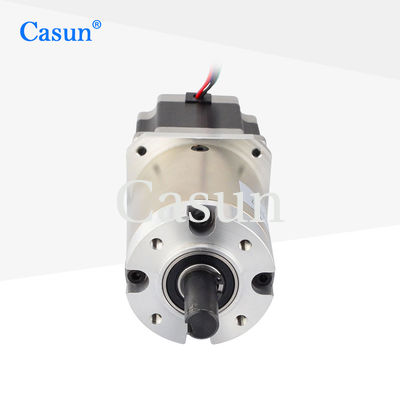

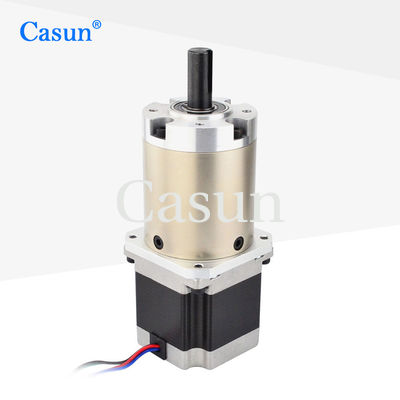

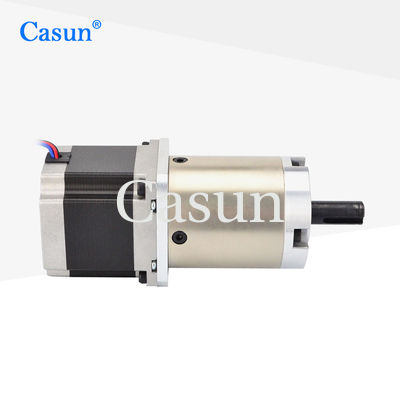

NEMA 23 Caja de engranajes planetarios motor paso a paso relación de reducción de engranajes 47/1 para máquina CNC aparato médico brazo robótico

NEMA 23 Caja de engranajes planetarios motor paso a paso relación de reducción de engranajes 47/1 para máquina CNC aparato médico brazo robótico

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4425-46G
Cantidad Total:	1 por ciento
Precio:	$22.49-$27
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROSH,ISO

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Ratio de reducción:

1:47

Cuerpo:

54 mm

Corriente eléctrica:

2.8A

Detalles de empaquetado:

Cartón: los 38x29x18cm

Resaltar:

Máquina CNC con motor paso a paso de caja de engranajes planetaria

Motor paso a paso de la caja de cambios planetaria NEMA 23

Aplicación médica Motor paso a paso de caja de engranajes planetaria

Descripción de producto

El motor de reducción NEMA 23 reduce la velocidad y aumenta el par mediante un mecanismo de reducción.que puede producir un par mayor a bajas velocidades y es adecuado para situaciones en las que se requiere un par elevado.

Ampliamente utilizado en campos como equipos de máquinas herramienta, líneas de producción automatizadas, impresoras 3D, etc.

Características:

Se ofrecen versiones en unipolar o bipolar.
Proporcionar "múltiples certificaciones internacionales" para dispositivos eléctricos y de alta tecnología.
Buscamos distribuidores, ofrecemos servicios personalizados y fabricación por contrato
¡Estamos buscando traficantes!
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una anchura igual o superior a 60 mm
Número de fases	Fase 2
Corriente nominal	2.8 A
Torque de retención	1250 mN.m.
Resistencia	0.9 mm
Inductividad	2.5 mH
Inercia del rotor	260 g-cm2
Peso del motor	1.1 kg
Ratio de reducción del engranaje	46.66:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal

Los rodamientos de salida: rodamientos de bolas

Carga radial máxima ((12 mm desde la brida): ≤ 250 N

Carga axial máxima del eje: ≤ 100N

Disminución radial del eje (cerca de la brida): ≤ 0,08 m

Disminución del eje: ≤ 0,4 mm

Reacción negativa sin carga: ≤ 2,5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados Cubiertas de una longitud igual o superior a 20 mm de tamaño igual o superior a 10 mm 100 mm	48 mm	3.6	El 90%
		4.25
	60 mm	12.96	El 80%
		15.3
		18.1
	de una longitud igual o superior a 72 mm	46.66	El 70%
		55.08
		65.025
		76.77

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

NEMA 23 Caja de engranajes planetarios motor paso a paso relación de reducción de engranajes 47/1 para máquina CNC aparato médico brazo robótico 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
