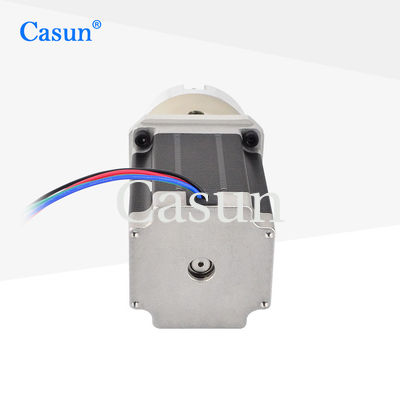

NEMA 23 Caja de engranajes planetarios motor paso a paso relación de reducción de engranajes 4/1 para la automatización de electrodomésticos aparatos médicos

NEMA 23 Caja de engranajes planetarios motor paso a paso relación de reducción de engranajes 4/1 para la automatización de electrodomésticos aparatos médicos

Nombre De La Marca:	Casun
Número De Modelo:	Las demás partidas de los productos enumerados en el anexo II
Cantidad Total:	1 por ciento
Precio:	$27.38.38-$30.38
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Corriente / Fase:

2.8Amp

Nombre del producto:

motor de pasos con adaptado

Duración del motor:

76 mm

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Motor paso a paso de la caja de cambios planetaria NEMA 23

Aplicación médica Motor paso a paso de caja de engranajes planetaria

Automatización Motor paso a paso de la caja de cambios planetaria

Descripción de producto

El diseño integrado del motor y el reductor ahorra espacio, reduce los componentes externos de la transmisión y facilita la instalación y el mantenimiento.

Tiene una amplia gama de aplicaciones en diversos campos, como máquinas herramientas CNC, robots, equipos de automatización, instrumentos de precisión, etc.

Características:

Las versiones bipolares o unipolares están disponibles
Proporcionando soluciones a medida y abiertas a colaboraciones OEM. Buscando distribuidores!
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Ofrecemos soluciones de alto par, de alta precisión

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	57 mm
Número de fases	Fase 2
Corriente nominal	2.8Amp
Torque de retención	1.89 N.m.
Resistencia	1.13om
Inductividad	5.6mH
Inercia del rotor	460 g-cm2
Peso del motor	1.4 kg
Ratio de reducción del engranaje	4.25:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

NEMA 23 Caja de engranajes planetarios motor paso a paso relación de reducción de engranajes 4/1 para la automatización de electrodomésticos aparatos médicos 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
