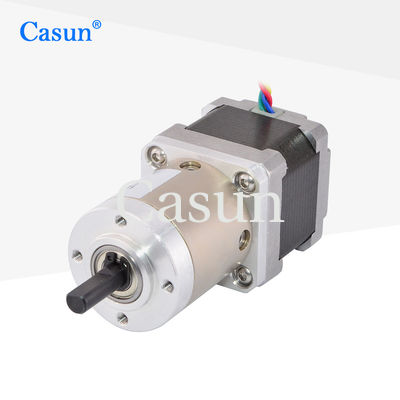

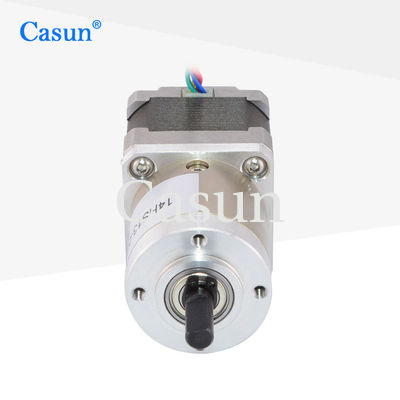

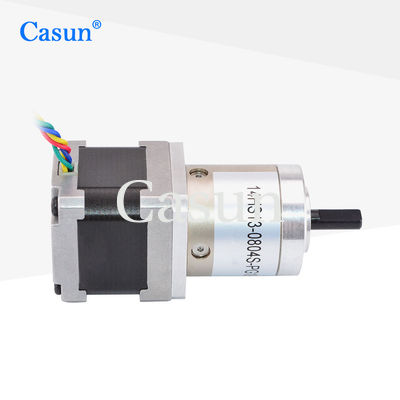

NEMA 14 Motor paso a paso de doble eje con caja de engranajes 19/1 353528mm

NEMA 14 Motor paso a paso de doble eje con caja de engranajes 19/1 353528mm

Nombre De La Marca:	Casun
Número De Modelo:	Las demás partidas del anexo I se sustituyen por el texto siguiente:
Cantidad Total:	1 por ciento
Precio:	$18.9-$24
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Proporción de engranajes:

1:19.2

Torque de retención:

el 180mN.m

Cables de plomo:

4 hilos

Corriente nominal:

1.0A

Ángulo de paso:

1.8°

Peso:

0.36KG

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29x18cm

Resaltar:

Motor paso a paso de doble eje NEMA 14

Motor paso a paso NEMA 14 personalizable

1.0A Motor paso a paso NEMA 14

Descripción de producto

El motor paso a paso de desaceleración puede moverse en un ángulo de paso fijo para lograr un control de posicionamiento preciso.

El motor paso a paso de desaceleración puede proporcionar características de aceleración y desaceleración suaves durante el arranque y la parada,evitar fuerzas de impacto instantáneas y proteger la estructura mecánica y la carga.

Características:

Las versiones bipolares o unipolares están disponibles
Aceptación de la fabricación por contrato
Disponible en versiones de eje simple o doble
Dentro de 48 horas, uno de nuestros ingenieros se pondrá en contacto con usted con la mejor opción.
Tenemos un historial probado de éxito, sirviendo a más de 800 clientes en China durante los últimos 12 años.

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una anchura de 35 mm
Número de fases	Fase 2
Corriente nominal	1.0 A
Torque de retención	180 mN.m
Resistencia	6.8 mm
Inductividad	10 mH
Inercia del rotor	180 g-cm2
Peso del motor	0.4 kg
Ratio de reducción del engranaje	19.2:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal

Los rodamientos de salida: rodamientos de bolas

Carga radial máxima ((12 mm desde la brida): ≤ 80 N

Carga axial máxima del eje: ≤ 30N

Disminución radial del eje (cerca de la brida): ≤ 0,06 m

Disminución del eje: ≤ 0,3 mm

Reacción negativa sin carga: ≤ 1,5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
26 mm Cuadrados 40 mm	29.1 mm	3.71	El 90%
		5.18
	36.8 mm	13.76	El 80%
		19.2
		26.8
	44.6 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

NEMA 14 Motor paso a paso de doble eje con caja de engranajes 19/1 35*35*28mm 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
