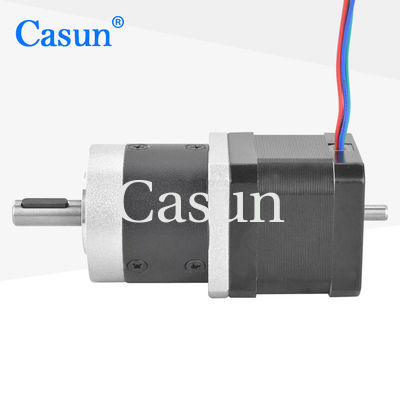

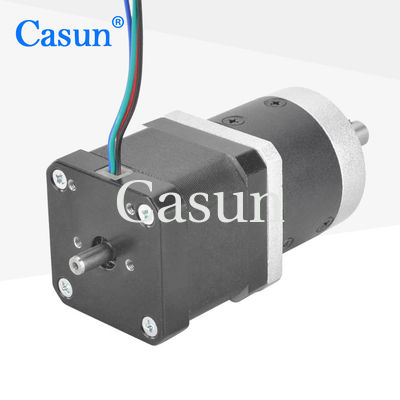

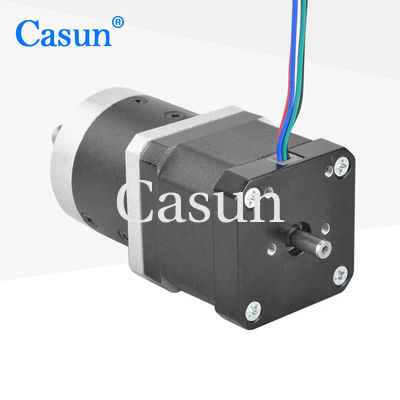

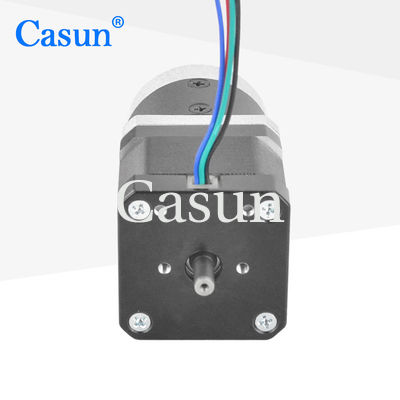

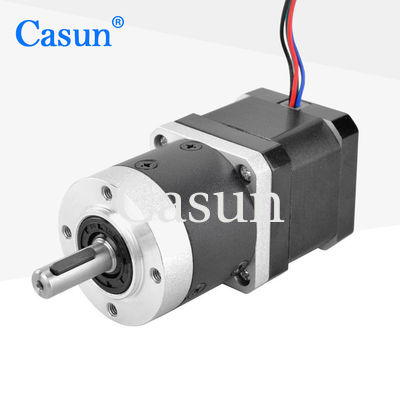

NEMA 17 Relación 10/1 Motor de paso de engranaje planetario 40 mm Cuerpo para vehículo inteligente

NEMA 17 Relación 10/1 Motor de paso de engranaje planetario 40 mm Cuerpo para vehículo inteligente

Nombre De La Marca:	Casun
Número De Modelo:	17HS15-1684D-HG10
Cantidad Total:	1 por ciento
Precio:	$20-$23
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Palabras clave:

Motor de pasos adaptado

Válvula de tensión:

2.8V DC

Peso:

0.9KG

Ángulo del paso (grados):

1.8 grados

Ratio:

10:1

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Cuerpo de 40 mm Motor de paso de engranaje planetario

Vehículo inteligente Motor de paso de engranaje planetario

Motor de paso de engranajes planetarios NEMA 17

Descripción de producto

Los motores paso a paso de desaceleración tienen una alta fiabilidad debido a su estructura mecánica relativamente simple y bajos costos de mantenimiento.

Ampliamente utilizado en automatización industrial, equipos mecánicos, equipos médicos y otros campos.

Características:

Las versiones bipolares o unipolares están disponibles
Nuestro proceso de fabricación está respaldado por investigación y desarrollo profesional
Expertos en soluciones de tren de transmisión
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	42 mm
Número de fases	Fase 2
Corriente nominal	1.68Amp
Torque de retención	390 mN.m
Resistencia	1.65 ohmios
Inductividad	3.2 mH
Inercia del rotor	57 g-cm2
Peso del motor	0.9 kg
Ratio de reducción del engranaje	10:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

NEMA 17 Relación 10/1 Motor de paso de engranaje planetario 40 mm Cuerpo para vehículo inteligente 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
