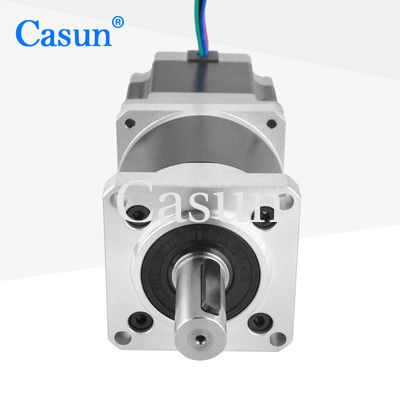

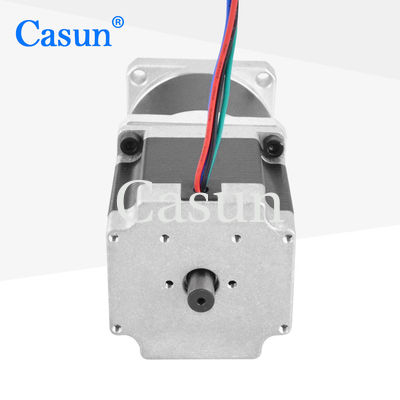

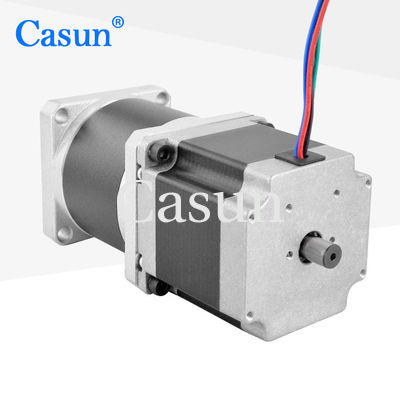

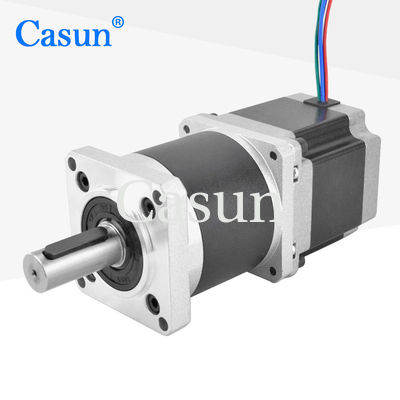

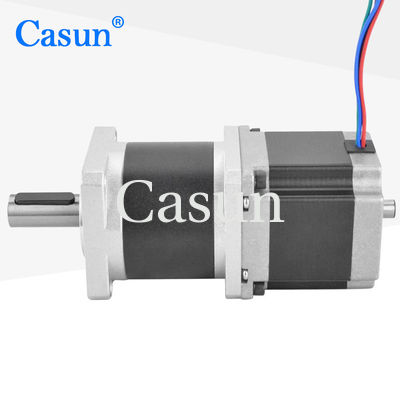

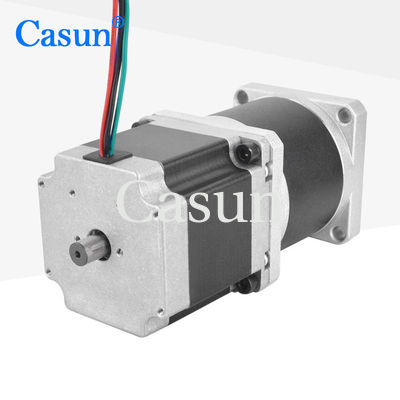

575754mm NEMA 23 Motor de paso de engranaje planetario de doble eje 50/1 para la máquina de extrusión

575754mm NEMA 23 Motor de paso de engranaje planetario de doble eje 50/1 para la máquina de extrusión

Nombre De La Marca:	Casun
Número De Modelo:	Se aplicará el método de evaluación de los resultados.
Cantidad Total:	1 por ciento
Precio:	$26.46-$29.46
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Palabras clave:

Motor de pasos adaptado

Fuerza del esfuerzo de torsión:

1.02 N.m.

Ángulo del paso (grados):

1.8 grados

Ratio:

50:1

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Motor de paso de engranajes planetarios NEMA 23

Motor de paso de engranaje planetario de doble eje

Descripción de producto

El reductor reduce la velocidad de salida del motor a través de mecanismos como engranajes o engranajes de gusano, al tiempo que aumenta proporcionalmente el par de salida.

El motor paso a paso de desaceleración tiene una estructura simple, un mantenimiento y mantenimiento relativamente fáciles y una alta fiabilidad.

Características:

Las versiones bipolares o unipolares están disponibles
Proporcionando un par elevado y una precisión
Disponible en versiones de eje simple o doble
Especialista en soluciones profesionales de tren de transmisión
Proporcionar diversas acreditaciones internacionales para los sectores de tecnología y electrónica

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	57 mm
Número de fases	Fase 2
Corriente nominal	2.8Amp
Torque de retención	1020 mN.m
Resistencia	0.9 0hm
Inductividad	2.5 mH
Inercia del rotor	260 g-cm2
Peso del motor	-kg
Ratio de reducción del engranaje	50:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

57*57*54mm NEMA 23 Motor de paso de engranaje planetario de doble eje 50/1 para la máquina de extrusión 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
