4 fase híbrida NEMA 17 motor paso a paso 145mN.m 8 alambre para dispositivo óptico

4 fase híbrida NEMA 17 motor paso a paso 145mN.m 8 alambre para dispositivo óptico

Nombre De La Marca:	Casun
Número De Modelo:	Las demás partidas del anexo I se sustituyen por las siguientes:
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

145 mN.m.

Actual:

1.0A

Duración del motor:

23mm

Eje:

Longitud redonda del eje 24m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Motor paso a paso de 8 hilos NEMA 17

145mN.m NEMA 17 motor paso a paso

1.0A Motor paso a paso NEMA 17

Descripción de producto

Adecuado para equipos de gama alta y escenarios industriales, puede proporcionar un control más fino y un par mayor, lo que lo convierte en una opción ideal para un control de movimiento preciso.

Hay 4 devanados, y cada fase también tiene dos bobinas.

Características:

Personalizaciones bajo petición
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Nuestros ingenieros se pondrán en contacto en 48 horas para proporcionar la mejor solución
Cada modelo de motor paso a paso puede ser adecuado para diferentes escenarios

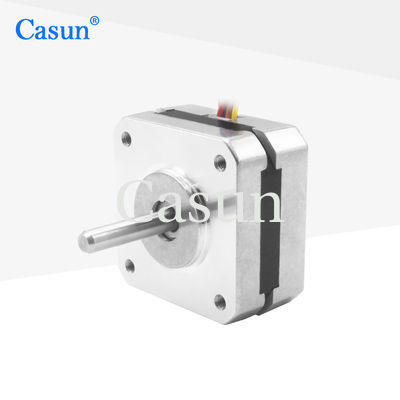

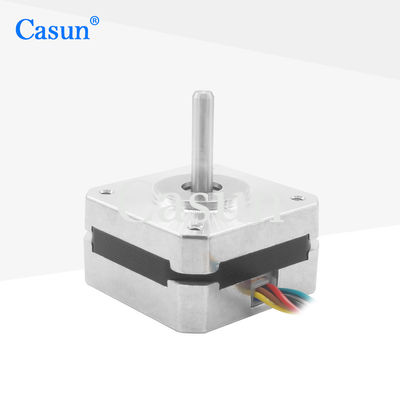

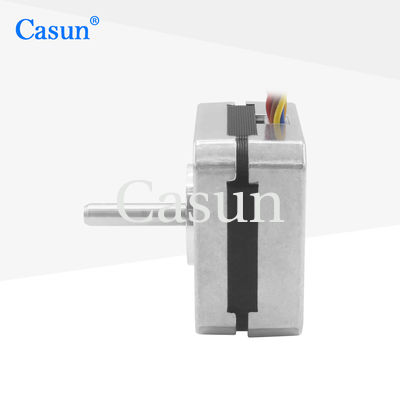

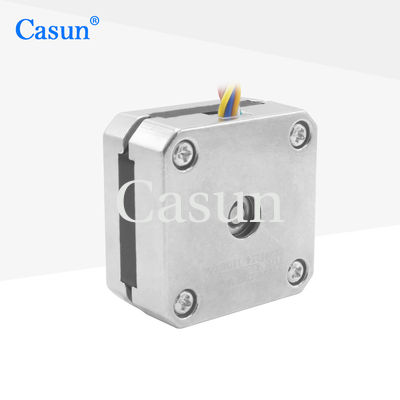

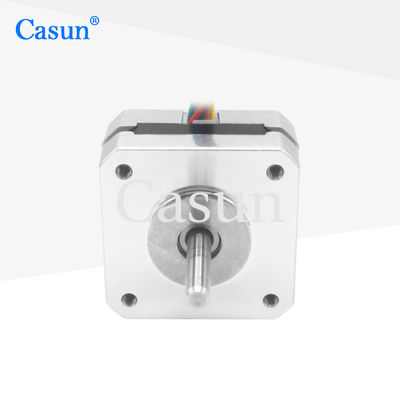

Apariencia

4 fase híbrida NEMA 17 motor paso a paso 145mN.m 8 alambre para dispositivo óptico 0

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	40 mm
Número de fases	Fase 4
Corriente nominal	1.0 A
Torque de retención	145 mN.m
Resistencia	3.2 ohmios
Inductividad	3.5 mH
Inercia del rotor	15 g-cm2
Peso del motor	0.2 kg
Número de pistas	8
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
