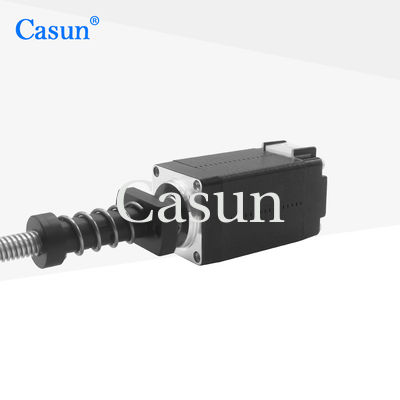

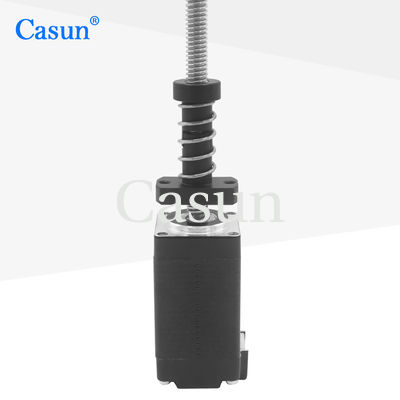

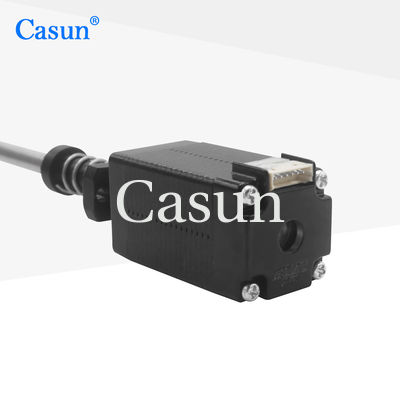

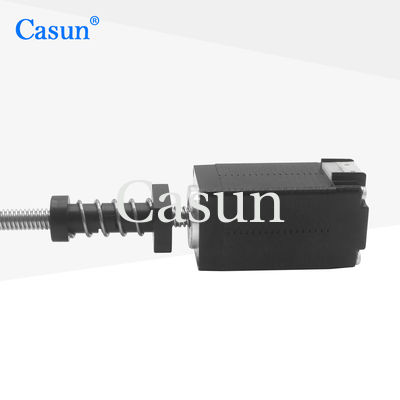

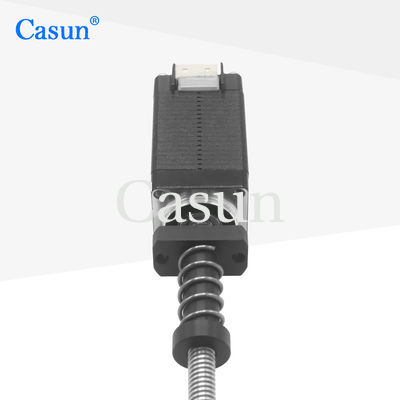

NEMA 8 Motor paso a paso DC no cautivo de 38 mm Cuerpo Tr5 × 2 para equipos de belleza

NEMA 8 Motor paso a paso DC no cautivo de 38 mm Cuerpo Tr5 × 2 para equipos de belleza

Nombre De La Marca:	Casun
Número De Modelo:	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Cantidad Total:	1 pieza
Precio:	$13-$13.5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

0.6Amp

Torque de retención:

los 32mN.m

Esfuerzo de torsión de la muesca:

los 2mN.m

tornillo de posicionamiento:

Tr5×2

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor paso a paso no cautivo de cuerpo de 38 mm

Motor paso a paso de corriente continua no cautivo

Equipo de belleza Motor paso a paso no cautivo

Descripción de producto

Motor paso a paso DC no cautivo NEMA 8 de 38 mm de cuerpo Tr5×2 para equipos de belleza

Descripción general del producto

Durante el funcionamiento del motor paso a paso, el engranaje entre el tornillo y el husillo garantiza un movimiento lineal suave con vibración mínima. El motor paso a paso con tornillo pasante presenta una estructura simple que facilita la integración con otros equipos y sistemas.

Características principales

Servicios de fabricación por contrato disponibles
Diez años de garantía para compras seguras
Consulta de ingeniería en 48 horas
Certificado CE y RoHS
Compatibilidad de aplicación versátil en todos los modelos de motor

Dimensiones

Especificaciones del motor

Especificación	Valor
Ángulo de paso	1.8°
Tamaño del marco	20 mm
Número de fase	2 fases
Corriente nominal	0.6 Amperios
Par de retención	32 mN.m
Resistencia	9.0 ohmios
Inductancia	3.0 mH
Inercia del rotor	3.8 g-cm²
Peso del motor	0.08 kg
Husillo	Tr5X2
Conexión	Bipolar

Especificaciones de operación

Parámetro	Especificación
Ángulo de paso	1.8°
Temperatura máxima	80°C máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del imán	Clase B 130°C
Resistencia de aislamiento	100M Ohm a 500 VDC
Rigidez dieléctrica	500 VDC durante 1 minuto
Juego radial del eje	0.02 Máx. (carga de 450g)
Juego axial del eje	0.08 Máx. (carga de 450g)
Fuerza radial máxima	28N (20mm desde la brida)
Fuerza axial máxima	10N

Modelos disponibles

Modelo	Par de retención	Ángulo de paso	Longitud del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m	1.8°	20 mm	Eje D-20mm	1.0 A
42SHD4003	0.26 N.m	1.8°	34 mm	Eje D-20mm	0.4 A
42SHD0261	0.45 N.m	1.8°	40 mm	Eje D-20mm	1.68 A
42SHD4425	0.59 N.m	1.8°	48 mm	Eje D-24mm	2.0 A
42SHD4813	0.8 N.m	1.8°	60 mm	Eje D-24mm	2.1 A

Especificaciones del tornillo

Longitud del cuerpo	Diámetro del tornillo	Paso	Longitud del tornillo
20 mm	5	2	20-1000 mm
34 mm
40 mm
48 mm
60 mm

Opciones de personalización

Si nuestros motores estándar no cumplen con sus requisitos, ofrecemos servicios integrales de personalización que incluyen ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión personalizados, conectores y más.

Encoder

Freno

Reductor

Eje

Obtener una cotización personalizada

Haga clic en el botón de abajo para compartir sus requisitos específicos con nuestro equipo de ingeniería.
