Motor paso a paso de 40 mm 2 fase 12V NEMA 17 con temperatura ambiente de -20 oC a 50 oC

Motor paso a paso de 40 mm 2 fase 12V NEMA 17 con temperatura ambiente de -20 oC a 50 oC

Nombre De La Marca:	Casun
Número De Modelo:	Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad d
Cantidad Total:	1 pieza
Precio:	$4-$8
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

300 Mn.M

Actual:

0.6A

Duración del motor:

40mm

Eje:

24 mm de longitud

Voltaje:

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Inercia del rotor:

57 g-cm2

Tensión nominal:

6 V

Peso:

0,24 kilos

Esfuerzo de torsión de la muesca:

el 15mN.m

Longitud del eje:

24 mm

Número de ventajas:

Fase:

Corriente nominal:

0,6 A

Inductancia de la fase:

20 Mh

Diámetro del eje:

5 mm

Ángulo de paso:

1.8 grados

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

motor de pasos de la nema 17 de 40m m

Motor paso a paso de 12 V y 17 V

motor de pasos de la nema 17 bifásicos

Descripción de producto

0.6A Motor por estadio 40 mm 2 fase 1.8 grado híbrido 6V NEMA 17 híbrido motor paso a paso

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

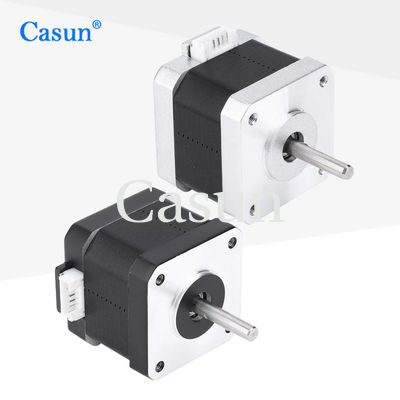

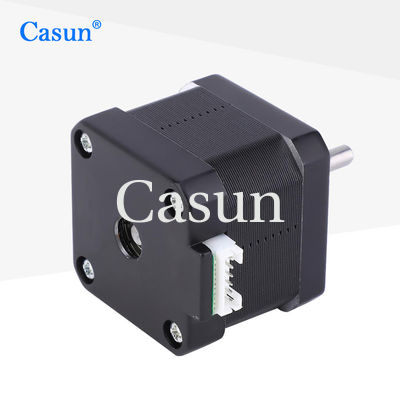

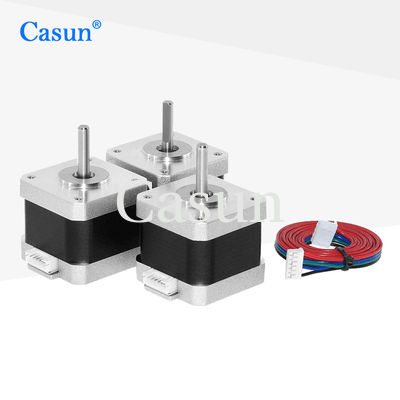

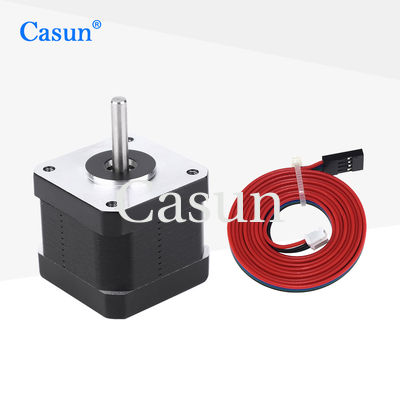

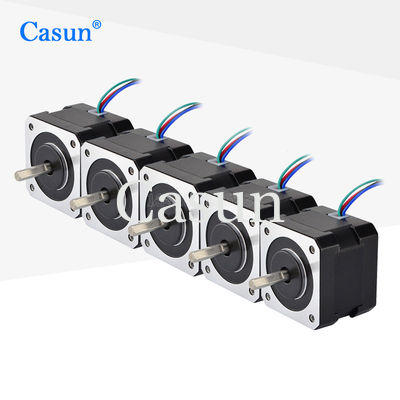

Apariencia

Motor paso a paso de 40 mm 2 fase 12V NEMA 17 con temperatura ambiente de -20 oC a 50 oC 0

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	40 mm
Número de fases	Fase 2
Corriente nominal	0.6 A
Torque de retención	300 mN.m
Resistencia	10 ohmios
Inductividad	20 mH
Inercia del rotor	57 g-cm2
Peso del motor	0.24 kg
Número de pistas	4
Conexión	de un solo punto

Especificaciones de funcionamiento

Ángulo de paso: 1,2°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
