3 fases de 1,2 grados nema 17 motor híbrido paso a paso 42x42x40 mm motores de corriente continua

3 fases de 1,2 grados nema 17 motor híbrido paso a paso 42x42x40 mm motores de corriente continua

Nombre De La Marca:	Casun
Número De Modelo:	Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad d
Cantidad Total:	1 pieza
Precio:	$4-$8
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

los 300mN.m

Actual:

0.8A

Duración del motor:

40mm

Eje:

24 mm de longitud

Voltaje:

12V

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

motor paso a paso de 3 fases nema 17

Motor paso a paso de 42x42x40 mm nema 17

1.2 Motor paso a paso NEMA 17 de grado

Descripción de producto

0.8A Motor por estadio 40mm 3 Fase 1.2 grado híbrido 12V NEMA 17 híbrido motor paso a paso

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

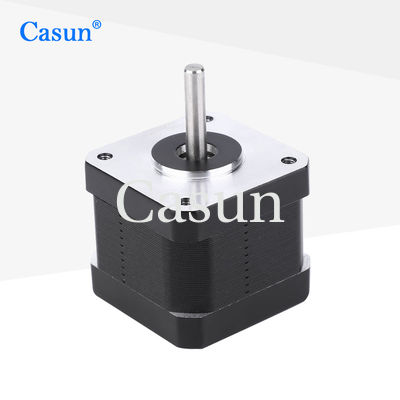

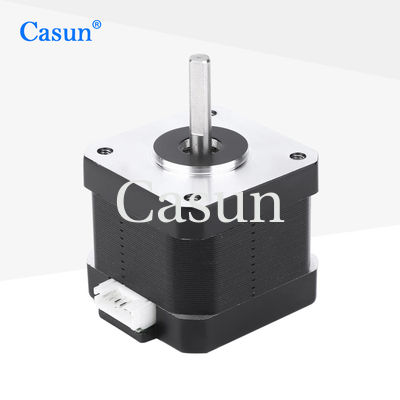

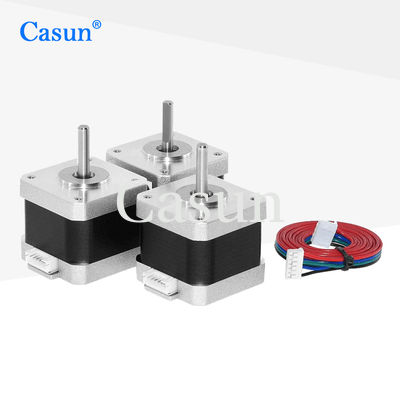

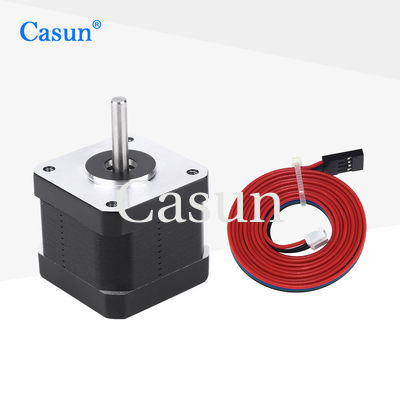

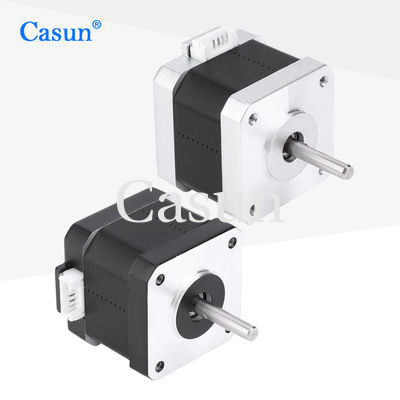

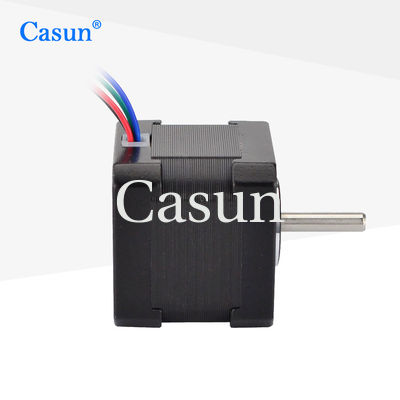

Apariencia

3 fases de 1,2 grados nema 17 motor híbrido paso a paso 42x42x40 mm motores de corriente continua 0

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.2°
Tamaño del marco	40 mm
Número de fases	Fase 3
Corriente nominal	0.8 A
Torque de retención	300 mN.m
Resistencia	14 ohmios
Inductividad	14 mH
Inercia del rotor	57 g-cm2
Peso del motor	0.24 kg
Número de pistas	0
Conexión	de un solo punto

Especificaciones de funcionamiento

Ángulo de paso: 1,2°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
