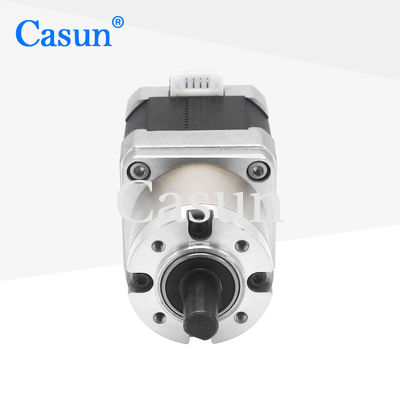

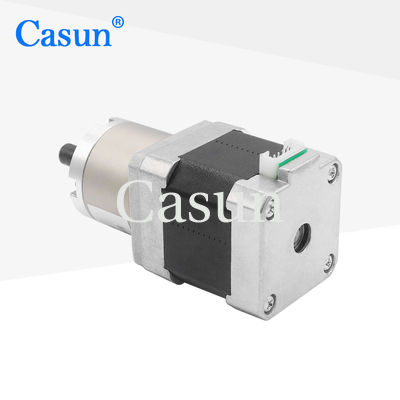

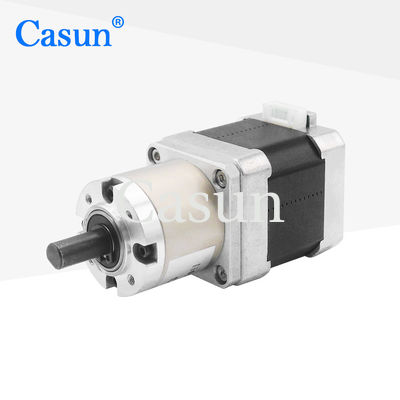

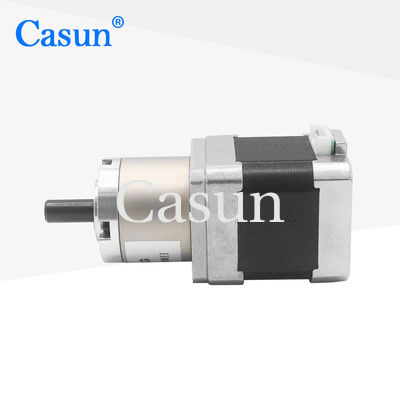

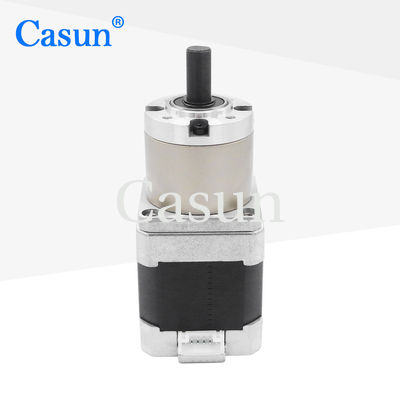

NEMA 17 Economía Planeta de motor paso a paso 48 mm Cuerpo para CNC DIY

NEMA 17 Economía Planeta de motor paso a paso 48 mm Cuerpo para CNC DIY

Nombre De La Marca:	Casun
Número De Modelo:	42SHD0404-27G
Cantidad Total:	1 por ciento
Precio:	$26.46-$29.46
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROHS,ISO

Corriente / Fase:

1.5A

Torque de retención:

los 5.4N.m

Voltagem nominal:

3.0V

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Caja de engranajes:

1:27

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Motor de pasos planetario de la nema 17

El motor de paso planetario CNC DIY

Motor de paso planetario de 48 mm

Descripción de producto

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Ofrecer "múltiples certificaciones internacionales" a los equipos de la industria de alta tecnología y la industria electrónica
Ofrecer servicios personalizados

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.5 A
Torque de retención	5.4 N.m.
Resistencia	2.0 om
Inductividad	2.8 mH
Inercia del rotor	72 g-cm2
Peso del motor	0.85kg
Ratio de reducción del engranaje	1:27
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

NEMA 17 Economía Planeta de motor paso a paso 48 mm Cuerpo para CNC DIY 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
