Motor de pasos del tornillo de posicionamiento

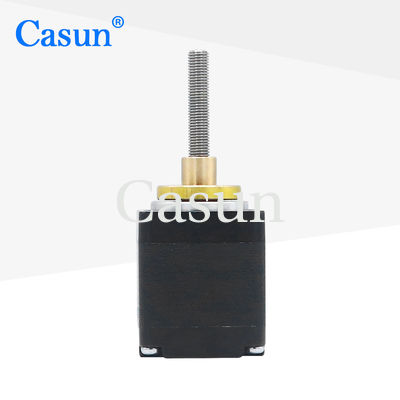

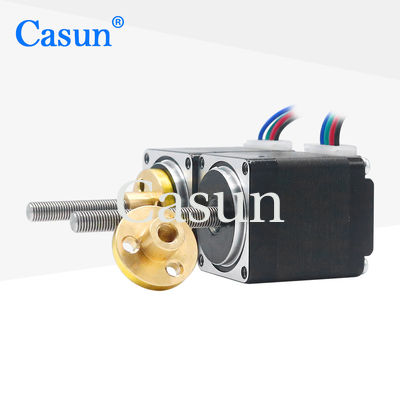

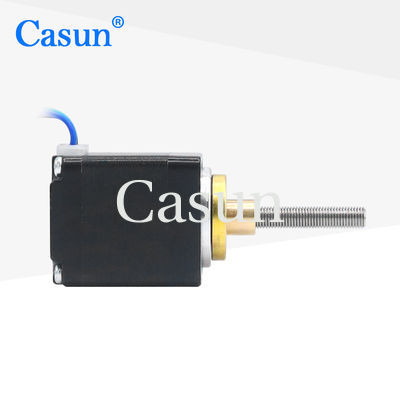

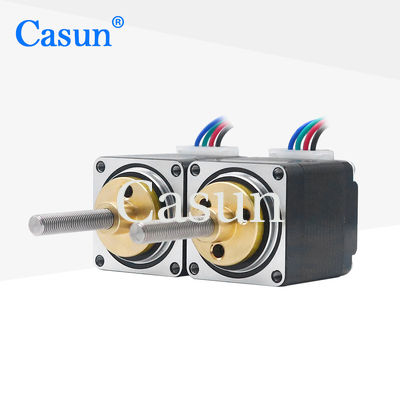

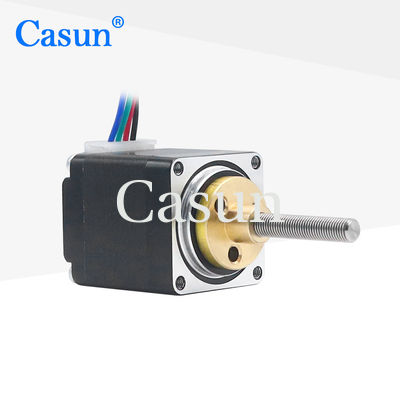

Mini motor lineal de 1.8 grados NEMA 11 Actuador lineal cautivo Motor paso a paso híbrido

Mini motor lineal de 1.8 grados NEMA 11 Actuador lineal cautivo Motor paso a paso híbrido

Nombre De La Marca:	Casun
Número De Modelo:	28SHD4202-36NM
Cantidad Total:	1 por ciento
Precio:	$10.94 - $14.94
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROHS,ISO

El color:

Negro

En la actualidad:

0.67Amp

Torque de retención:

los 60mN.m

Peso:

0,12 kg

Cuerpo:

32 mm

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

1Actuador lineal de 8 grados

Actuador lineal de motor paso a paso híbrido

Actuador lineal NEMA 11

Descripción de producto

El motor paso a paso de empuje lineal no tiene un sistema de control complejo, por lo que tiene una alta confiabilidad.

Generalmente compuesto por un motor rotativo paso a paso y algún tipo de sistema de transmisión lineal

Características:

Nuestro equipo de ingenieros se pondrá en contacto en 48 horas para ofrecer la solución óptima
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Operativo desde hace 12 años en China, sirviendo a más de 800 clientes
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	28 mm
Número de fases	Fase 2
Corriente nominal	0.67Amp
Torque de retención	60 mN.m
Resistencia	5.6 ohm
Inductividad	3.4 mH
Inercia del rotor	9 g-cm2
Peso del motor	0.12kg
Parafusos de plomo	Tr4.76X0. ¿Qué es eso?635
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm Cuadrados 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Mini motor lineal de 1.8 grados NEMA 11 Actuador lineal cautivo Motor paso a paso híbrido 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
