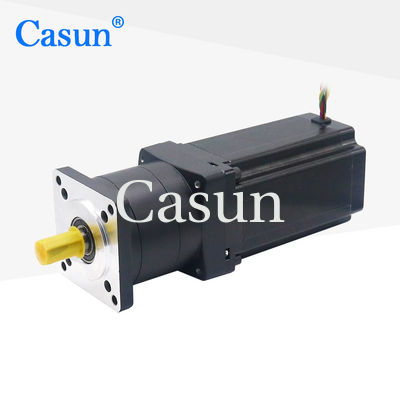

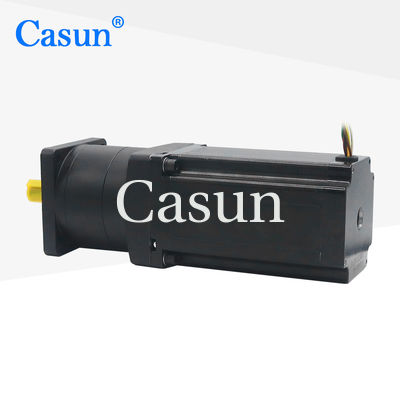

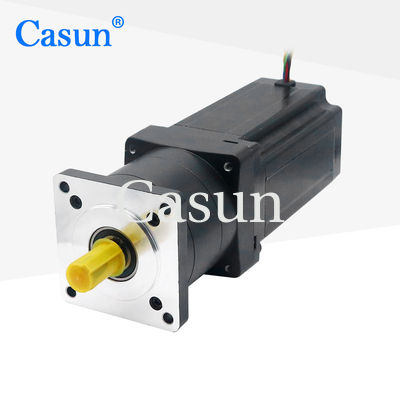

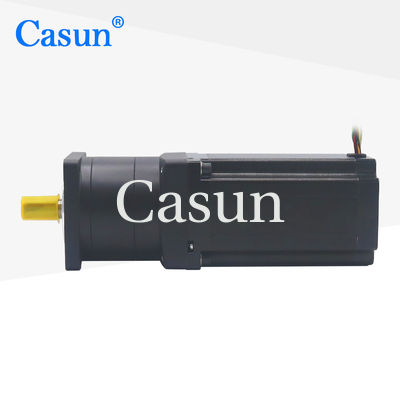

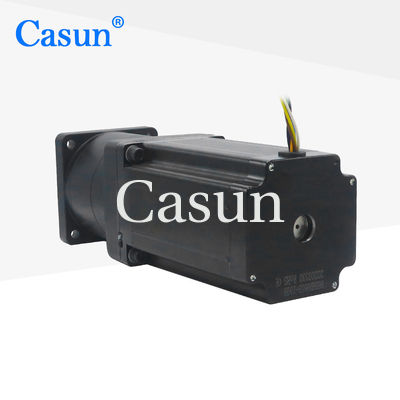

Motor paso a paso de 149 mm Nema 34 con relación de reducción grande 10 1 caja de cambios planetaria

Motor paso a paso de 149 mm Nema 34 con relación de reducción grande 10 1 caja de cambios planetaria

Nombre De La Marca:	Casun
Número De Modelo:	86SHD8503-10GH
Cantidad Total:	1 por ciento
Precio:	$68.15-$71.15
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROHS,ISO

Palabras clave:

Motor de pasos adaptado

Válvula de tensión:

5.04V DC

Peso:

5.0kg

Ángulo del paso (grados):

1.8 grados

Ratio:

10.562:1

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Motor paso a paso con engranaje Nema 34 de 149 mm

Large Reduction Geared Stepper Motor

Descripción de producto

Los motores con reductores pueden lograr un control de movimiento más complejo, como el ajuste preciso de la velocidad y la posición.

Combinando la alta precisión de los motores paso a paso y la función de mejora del par de los reductores, proporciona un mayor rendimiento y flexibilidad.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
¡Se buscan traficantes!
Ofrecemos servicios personalizados y aceptamos la fabricación por contrato

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	86 mm
Número de fases	Fase 2
Corriente nominal	2.8Amp
Torque de retención	10.6 N.m.
Resistencia	1.68 ohm
Inductividad	18.8 mH
Inercia del rotor	3600 g-cm2
Peso del motor	5.0kg
Ratio de reducción del engranaje	10.562:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Motor paso a paso de 149 mm Nema 34 con relación de reducción grande 10 1 caja de cambios planetaria 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
