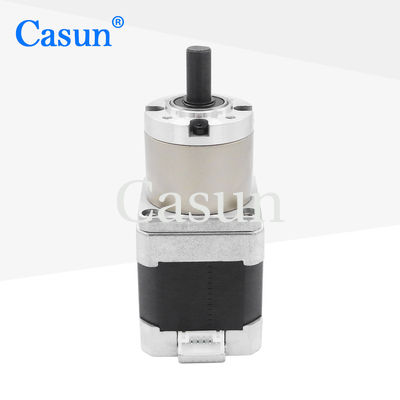

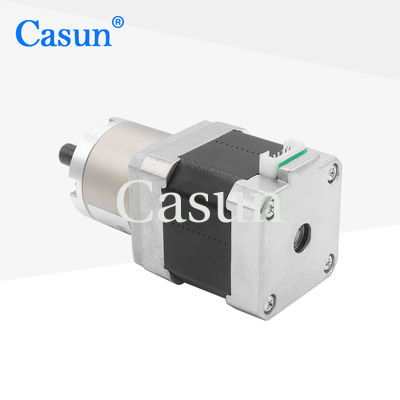

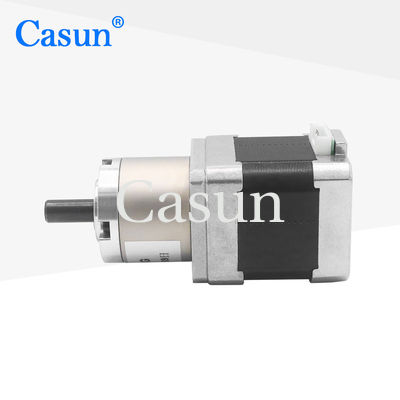

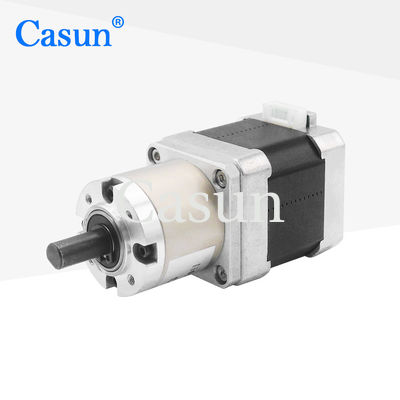

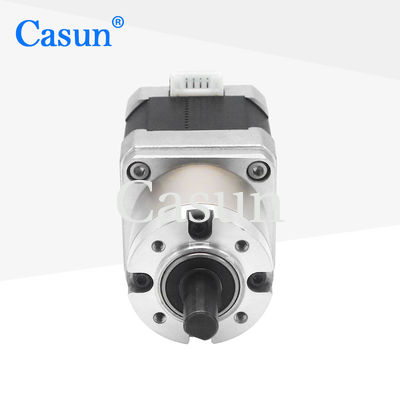

El par de torsión NEMA 17 Economy Planetary 424248mm con motor paso a paso con relación 1:13

El par de torsión NEMA 17 Economy Planetary 424248mm con motor paso a paso con relación 1:13

Nombre De La Marca:	Casun
Número De Modelo:	Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Cantidad Total:	1 PC
Precio:	$16.49-$24.14
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROHS,ISO

Torque de salida:

los 3.2n.m

Duración:

48 mm

Corriente nominal:

1.5A

Voltagem nominal:

12 V

Ratio de reducción del engranaje:

1:13

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Motor de paso planetario

Motor de paso planetario de 424248 mm

Motor paso a paso planetario de alto par

Descripción de producto

El reductor puede reducir el número de pasos del motor, reduciendo así el desplazamiento angular de cada paso y mejorando la precisión de posicionamiento.

La aplicación en equipos médicos incluye el posicionamiento de herramientas quirúrgicas de precisión y el ajuste de plataformas de apoyo al paciente.

Características:

Las versiones bipolares o unipolares están disponibles
Ofrecemos servicios personalizados y bienvenidos a la fabricación de contratos
Habiendo operado en China durante 12 años, hemos atendido a más de 800 clientes
Especialista profesional en soluciones de tren de transmisión
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.5 A
Torque fuera (ref)	3.2N.m (a 10 rpm)
Resistencia	1.65 mm
Inductividad	2.8 mH
Inercia del rotor	38 g-cm2
Peso del motor	0.56 kg
Ratio de reducción del engranaje	1:13
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una longitud igual o superior a 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

El par de torsión NEMA 17 Economy Planetary 42*42*48mm con motor paso a paso con relación 1:13 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
