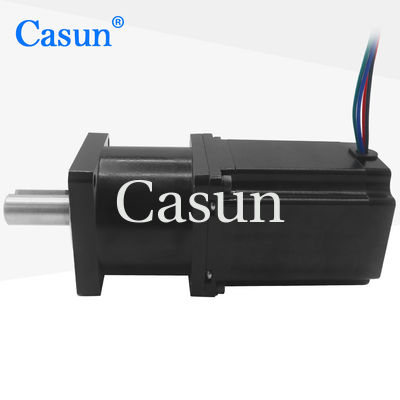

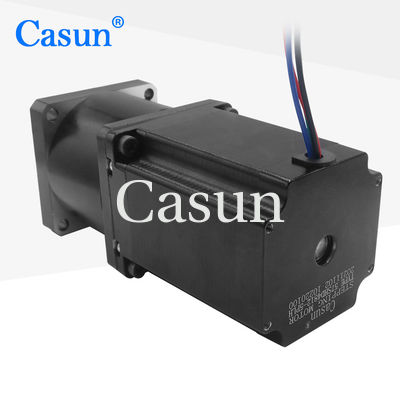

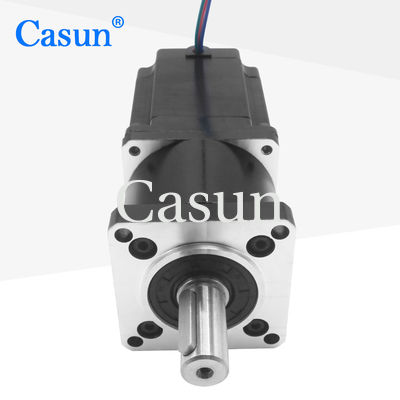

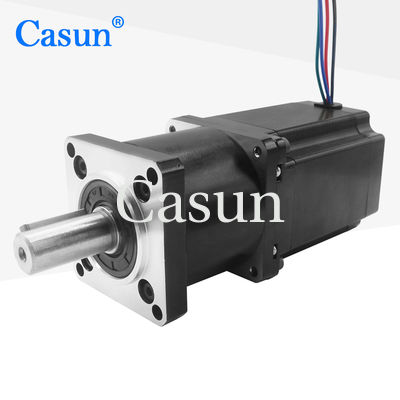

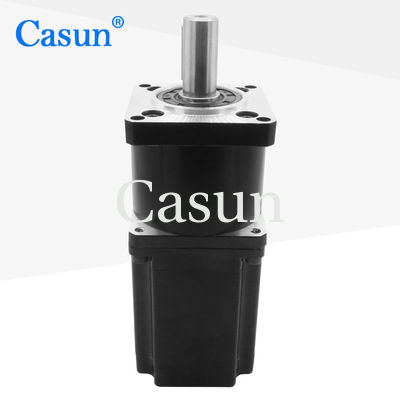

NEMA 23 Motor paso a paso con desaceleración planetaria 76 mm cuerpo Relación de reducción 5:1

NEMA 23 Motor paso a paso con desaceleración planetaria 76 mm cuerpo Relación de reducción 5:1

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4812-5PLH
Cantidad Total:	1 por ciento
Precio:	$26.46-$29.46
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROHS,ISO

Palabras clave:

Motor de pasos adaptado

Fuerza del esfuerzo de torsión:

los 2.0N.m

Peso:

1.3KG

Ángulo del paso (grados):

1.8 grados

Ratio:

5:1

personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Desaceleración planetaria NEMA 23 motor paso a paso

76 mm cuerpo NEMA 23 motor paso a paso

Descripción de producto

Los reductores planetarios pueden reducir el ruido y la vibración del motor, haciéndolo más suave y silencioso durante el funcionamiento.

En el equipo de embalaje, se utiliza para controlar varias etapas del proceso de embalaje, como el llenado, el sellado y el embalaje.

Características:

Las versiones bipolares o unipolares están disponibles
Proporcionando un par elevado y una precisión
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Suministro de numerosas certificaciones internacionales para equipos de tecnología avanzada y de la industria electrónica

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	57 mm
Número de fases	Fase 2
Corriente nominal	2.8Amp
Torque de retención	Las medidas de seguridad se aplicarán en el caso de las aeronaves.
Resistencia	1.2 0hm
Inductividad	3.6 mH
Inercia del rotor	460 g-cm2
Peso del motor	1.3 kg
Ratio de reducción del engranaje	5:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Intervalo de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

NEMA 23 Motor paso a paso con desaceleración planetaria 76 mm cuerpo Relación de reducción 5:1 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
