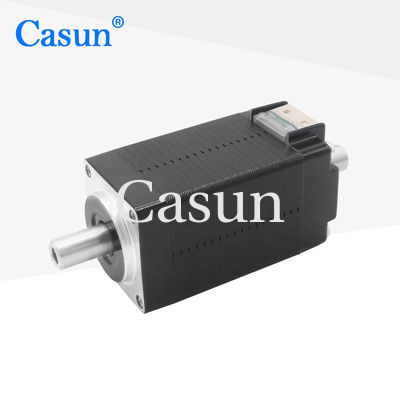

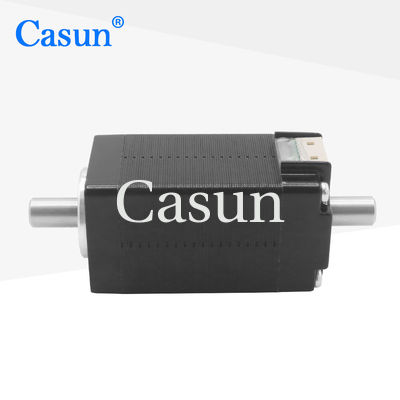

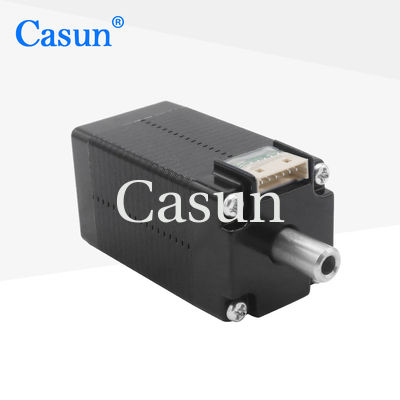

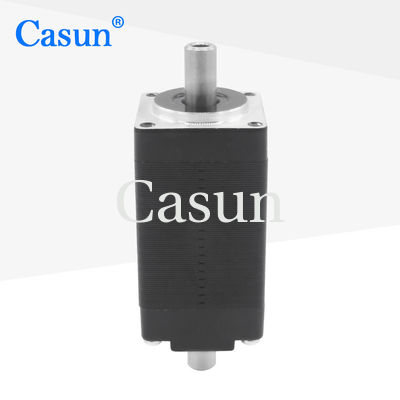

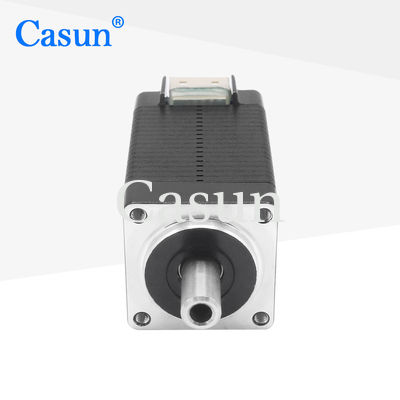

El diseño de doble eje permite que el motor proporcione energía en ambas direcciones simultáneamente, lo que es muy útil en algunas aplicaciones que requieren un movimiento bidireccional.
Generalmente, un eje se utiliza para la rotación, mientras que el otro eje se puede utilizar para transmitir señales, bombear gas o líquido, etc.
Características:
-
Se ofrecen versiones en unipolar o bipolar
-
Especialista profesional en soluciones de tren de transmisión
-
Disponible en variantes con eje único o doble
-
Ofrecemos servicios personalizados y aceptamos fabricación por contrato
-
En caso de solicitud, modificaciones
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.6 A
|
|
Torque de retención
|
32 mN.m
|
|
Resistencia
|
9.0 Oms
|
|
Inductividad
|
3.2 mH
|
|
Inercia del rotor
|
3.8 g-cm2
|
|
Peso del motor
|
0.1 kg
|
|
Número de pistas
|
4
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo Casun |
Modelo general |
Ángulo |
Duración del motor |
Corriente nominal |
Torque de retención |
| B20SHD4353-10 Las empresas de servicios financieros y de servicios financieros |
8HS11-0204S. Las demás partidas |
1.8° |
28 mm |
0.2A |
0.016 N.m |
| |
8HS12-0506S. Las demás |
1.8° |
28 mm |
0.5A |
0.018N.m. |
| Se aplicarán las siguientes medidas: |
8HS13-0604S. Las demás partidas |
1.8° |
34.3 mm |
0.6A |
0.018N.m. |
| |
8HS15-0304S. Las demás |
1.8° |
38 mm |
0.3A |
0.03 N.m. |
| 20SHD4255-10X: el contenido de agua en el agua |
8HS15-0604S. Las demás partidas |
1.8° |
38 mm |
0.6A |
0.04 N.m. |
| Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. |
|
1.8° |
42 mm |
0.8A |
0.03 N.m. |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
