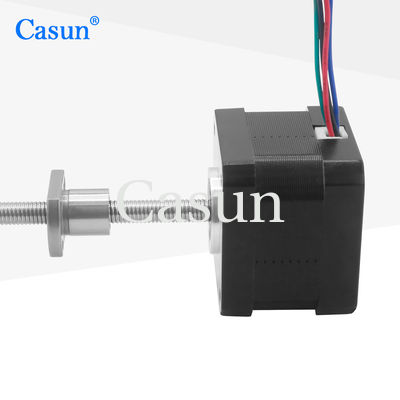

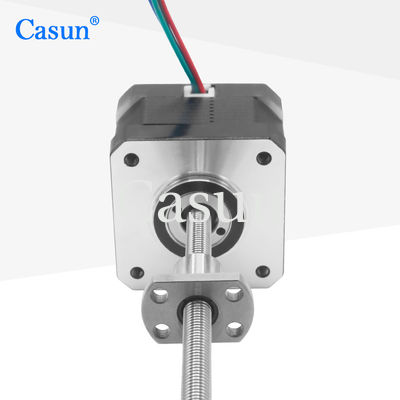

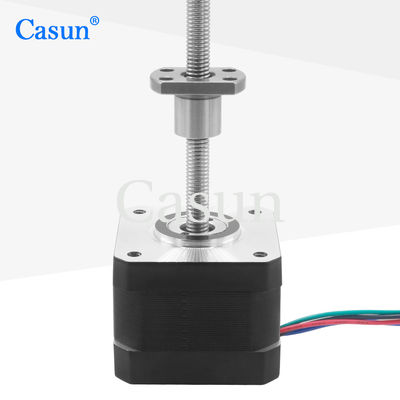

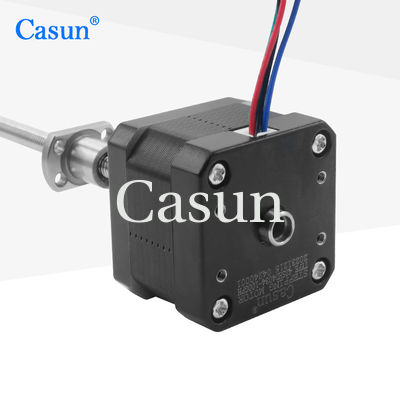

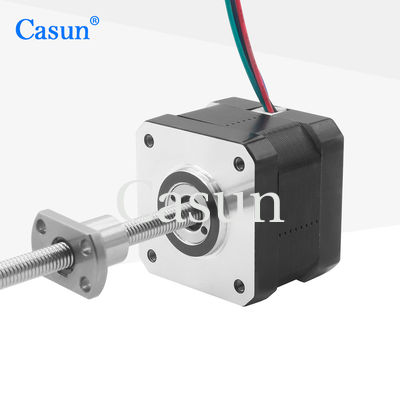

El tornillo de bola puede soportar grandes cargas mientras mantiene una buena suavidad y precisión de movimiento, lo que lo hace adecuado para aplicaciones de trabajo pesado.
Mecanizado de precisión, líneas de ensamblaje automatizadas, equipos de laboratorio, equipos médicos, impresoras 3D y máquinas herramientas CNC, etc.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
¡Los traficantes son buscados!
-
Nuestro equipo de ingenieros se pondrá en contacto en 48 horas para ofrecer la solución óptima
-
Alta precisión, alta eficiencia, buena resistencia a la torsión y fácil instalación
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
1.28A
|
|
Torque de retención
|
300 mN.m
|
|
Resistencia
|
5.0 ohmios
|
|
Inductividad
|
6.2 mH
|
|
Inercia del rotor
|
38 g-cm2
|
|
Peso del motor
|
0.2 kg
|
|
Parafusos de plomo
|
Parafusos de bolas SFK0601
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
