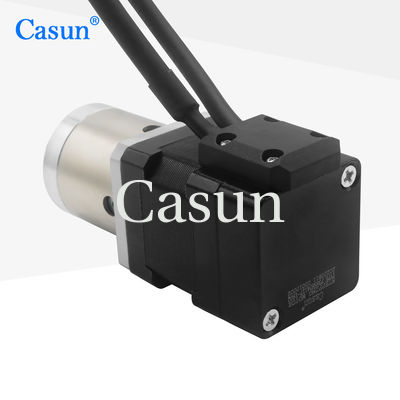

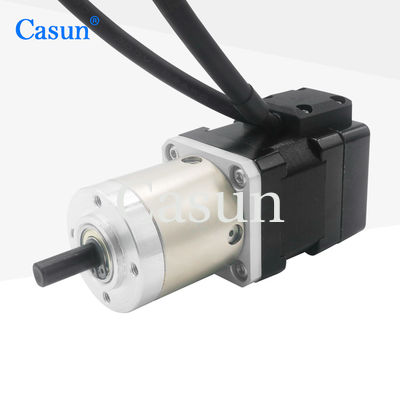

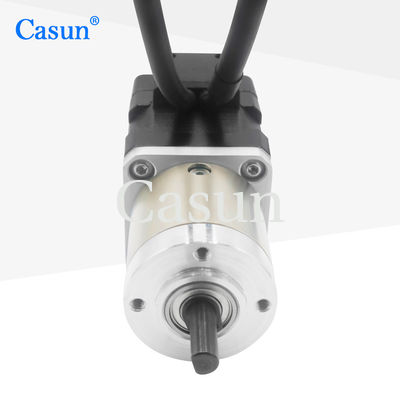

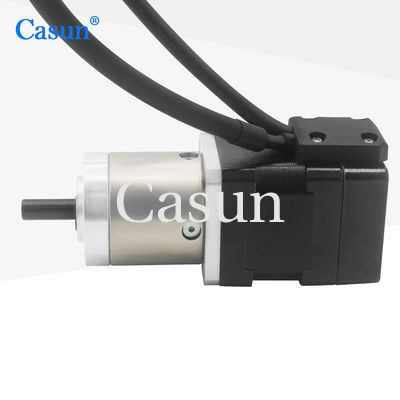

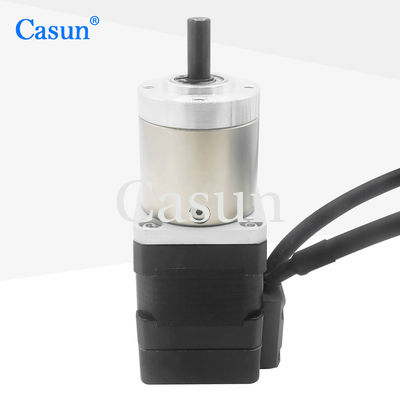

NEMA 14 Motor paso a paso de caja de engranajes con codificador 0.18N.M 1.0A para PLC
Compatible con los sistemas de control existentes, como los PLC, los controladores de movimiento, etc., lo que hace que la integración sea relativamente simple.
Pequeños sistemas de automatización, bombas de agua, cerraduras eléctricas, escáneres de imagen y herramientas de posicionamiento de precisión.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Emitir "múltiples certificaciones internacionales" para dispositivos eléctricos y de alta tecnología
-
Los servicios de fabricación por contrato son bienvenidos
-
Dentro de 48 horas, uno de nuestros ingenieros se pondrá en contacto con usted con la mejor opción.
-
Cada modelo de motor paso a paso es adaptable a diversas aplicaciones
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
de una anchura de 35 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
1.0 A
|
|
Torque de retención
|
180 mN.m
|
|
Resistencia
|
3.2 ohmios
|
|
Inductividad
|
4.5 mH
|
|
Inercia del rotor
|
18 g-cm2
|
|
Peso del motor
|
0.36 kg
|
|
Ratio de reducción del engranaje
|
19.2:1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
Disminución radial del eje (cerca de la brida): ≤ 0,06 m
Disminución del eje: ≤ 0,3 mm
Reacción negativa sin carga: ≤ 1,5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
26 mm
Cuadrados
40 mm |
29.1 mm |
3.71 |
El 90% |
| 5.18 |
| 36.8 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 44.6 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
