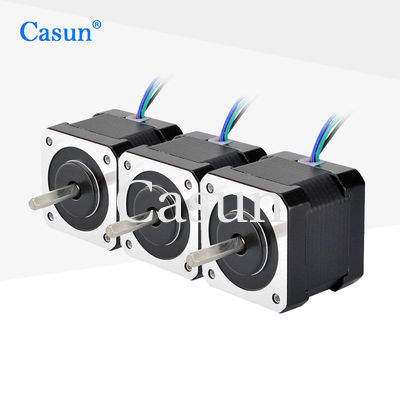

42x4240mm Nema 17 1.8 Grado 2 Fase 1.7A Dispositivo automático motor paso a paso
42*42*40mm Nema 17 Motor paso a paso 1.8 Grado 2 Fase 1.7A para la máquina 3D DIY
La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.
Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.
Elija una versión de referencia o solicite su propia configuración personalizada.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición

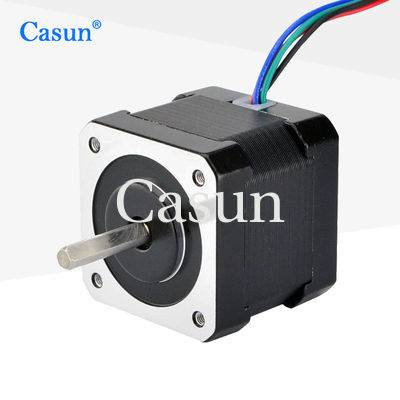

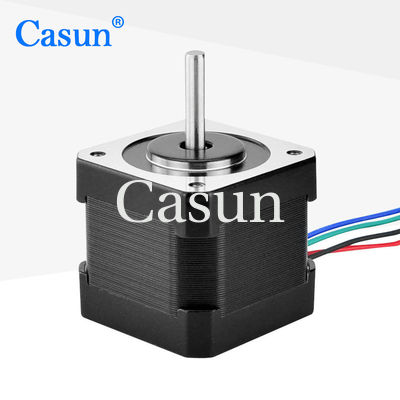

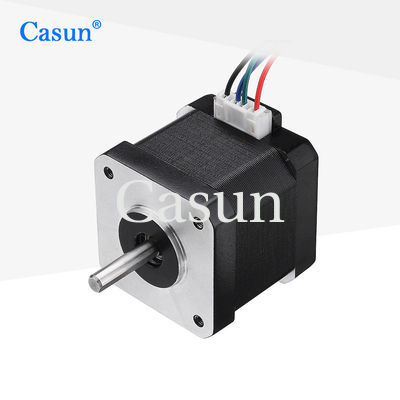

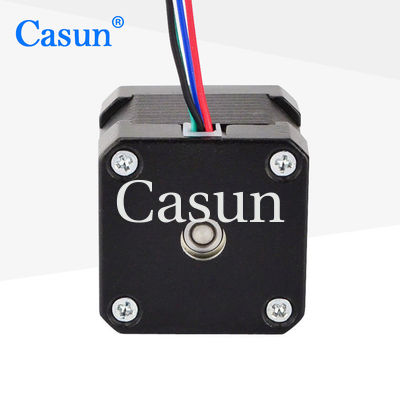

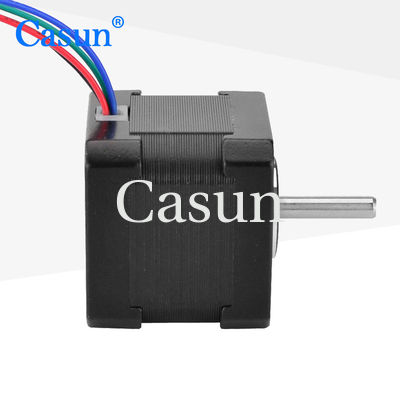

Apariencia
Las dimensiones
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
40 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
1.7 A
|
Torque de retención
|
400 mN.m
|
Resistencia
|
2 ohmios
|
Inductividad
|
3 mH
|
Inercia del rotor
|
57 g-cm2
|
Peso del motor
|
0.3 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Preguntas frecuentes
1¿Quiénes somos?
Estamos basados en Guangdong, China, comenzando desde 2011, vendemos al mercado doméstico ((63.00%), Europa Occidental ((12.00%), América del Norte ((9.00%), Asia Oriental ((8.00%), Europa del Norte ((2.00%), Europa Oriental ((00.00%),Asia sudoriental.00%), Oceanía ((00.00%), Medio Oriente ((00.00%), Europa del Sur ((00.00%), Asia del Sur ((00.00%). Hay un total de alrededor de 51-100 personas en nuestra oficina.
2¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en serie;
Siempre inspección final antes del envío.
3¿Qué puedes comprar de nosotros?
Motor paso a paso, motor BLDC
4¿Por qué comprar de nosotros y no de otros proveedores?
Estamos especializados en la producción y venta de motores paso a paso durante más de 11 años.
5¿Qué servicios podemos ofrecer?
Las condiciones de entrega aceptadas: FOB, CFR, CIF, EXW, entrega expreso;
Moneda de pago aceptada:USD,CNY;
Tipo de pago aceptado: T/T, L/C, D/P D/A;
Idioma hablado: Inglés, chino, japonés
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
