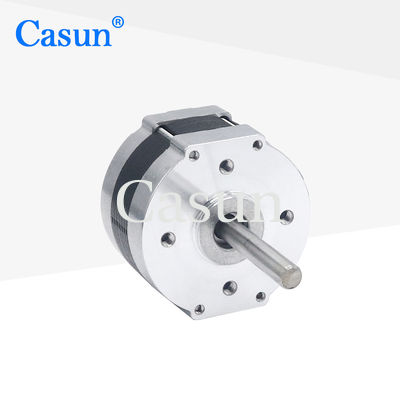

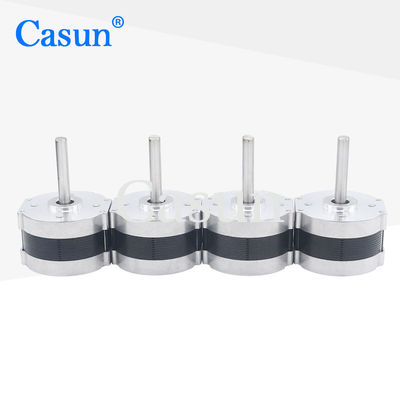

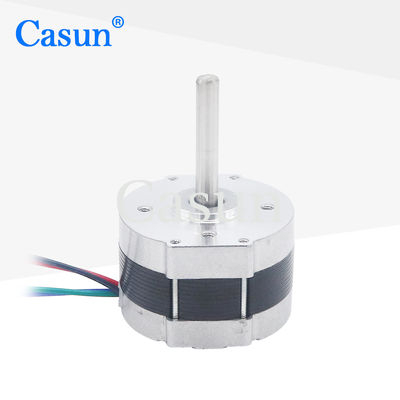

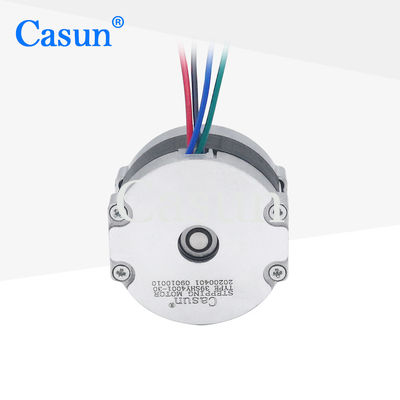

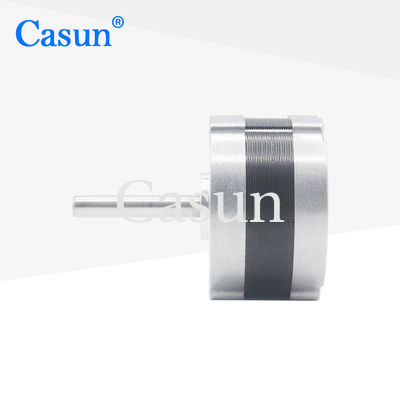

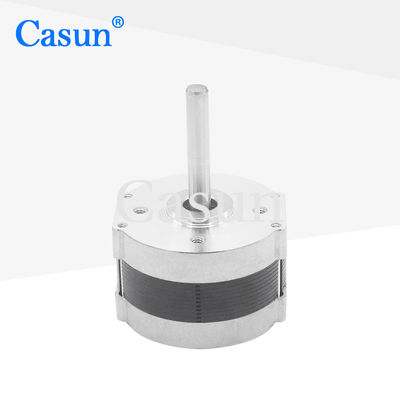

39 mm Ciclo 120mN.M Motor paso a paso de cuatro alambres de fase 2 NEMA 16 CE RoHS Motores de CC
El motor paso a paso de 39 mm es un tipo más pequeño de motor paso a paso que tiene algunas ventajas únicas en comparación con otros motores paso a paso más grandes
Trabajando de una manera de bajo consumo, es más eficiente en energía y energéticamente eficiente.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Cada modelo de motor paso a paso tiene uso en una variedad de situaciones.
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Dentro de 48 horas, uno de nuestros ingenieros se pondrá en contacto con usted con la mejor opción.
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
de una anchura igual o superior a 30 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
0.4 A
|
Torque de retención
|
120 mN.m
|
Resistencia
|
23.3 ohmios
|
Inductividad
|
19.8 mH
|
Inercia del rotor
|
20 g-cm2
|
Peso del motor
|
0.17 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Apariencia
Las dimensiones
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| Se aplicará el procedimiento siguiente: |
100 mN.m. |
1.8° |
20 mm |
Arco redondo
20 mm |
0.48A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos de motor |
100 mN.m. |
1.8° |
22 mm |
Arco redondo
20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán. |
200 mN.m. |
1.8° |
25 mm |
Arco redondo
20 mm |
0.4A |
| Se aplicará el procedimiento siguiente: |
Las demás: |
1.8° |
34 mm |
Arco redondo
20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los vehículos de motor |
Las demás: |
1.8° |
38 mm |
Arco redondo
24 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. |
Las demás: |
1.8° |
48 mm |
El eje D
24 mm |
0.4A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
