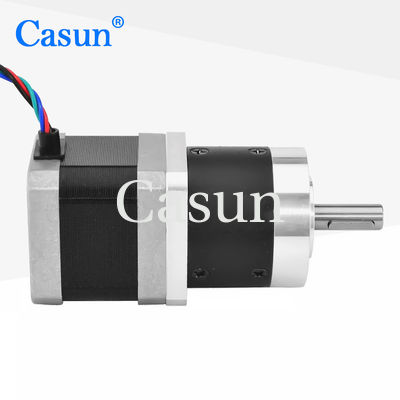

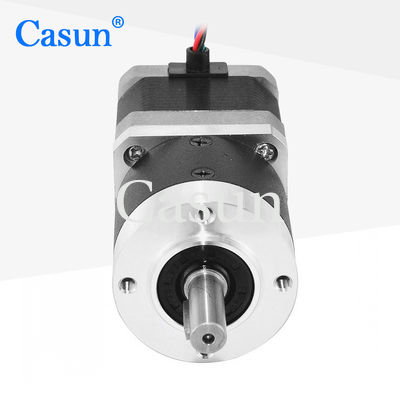

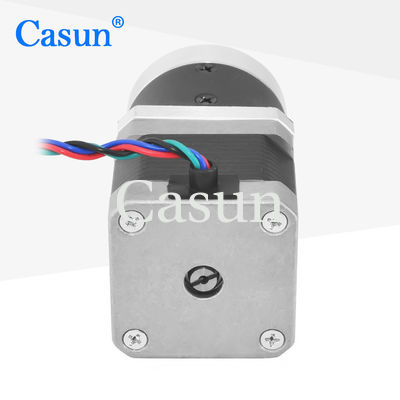

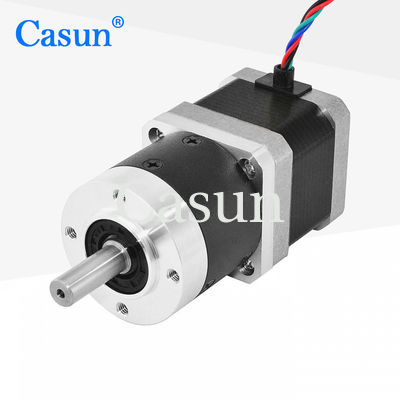

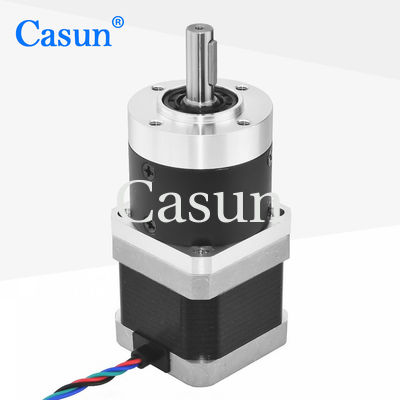

1.68A NEMA 17 Motor paso a paso de la caja de cambios planetaria 10:1 17HS15-1684S-HG10

1.68A NEMA 17 Motor paso a paso de la caja de cambios planetaria 10:1 17HS15-1684S-HG10

Nombre De La Marca:	Casun
Número De Modelo:	Los requisitos de los requisitos de seguridad de los sistemas de seguridad de seguridad de los siste
Cantidad Total:	1 por ciento
Precio:	$23.3-$26.3
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROHS,ISO

Cuerpo:

48 mm

Ángulo del paso (grados):

1.8 grados

Ratio de reducción:

10:1

En la actualidad:

1.68A

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

Motor paso a paso de la caja de engranajes planetaria

Motor paso a paso de la caja de cambios NEMA 17

Descripción de producto

1.68A NEMA 17 Motor paso a paso de la caja de cambios planetaria 10:1 17HS15-1684S-HG10

El motor paso a paso de reducción planetaria NEMA 17 tiene características de funcionamiento más suaves, reduciendo el ruido y las vibraciones.

Tiene un menor espacio libre de rotación y una mayor precisión de posicionamiento de repetición.

Características:

Las versiones bipolares o unipolares están disponibles
Ofrecemos servicios a medida e invitamos a la fabricación por contrato
Proporcionar "una amplia gama de certificaciones internacionales" para equipos de alta tecnología y electrónicos de la industria
Especialista profesional en soluciones de tren de transmisión
Cada modelo de motor paso a paso es adecuado para varios escenarios

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.68 A
Torque de retención	390 mN.m
Resistencia	1.65 ohmios
Inductividad	3.2 mH
Inercia del rotor	57 g-cm2
Peso del motor	0.9 kg
Ratio de reducción del engranaje	10:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Intervalo de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

1.68A NEMA 17 Motor paso a paso de la caja de cambios planetaria 10:1 17HS15-1684S-HG10 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
