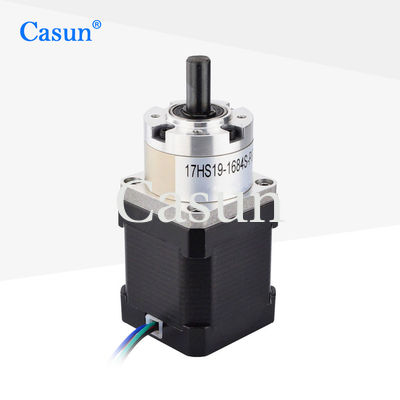

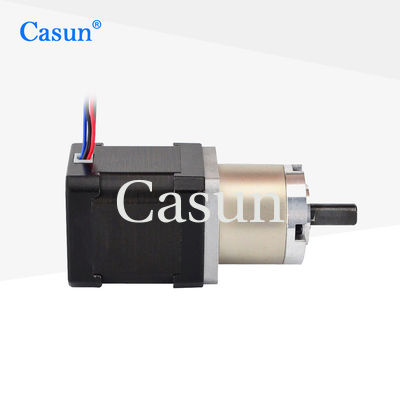

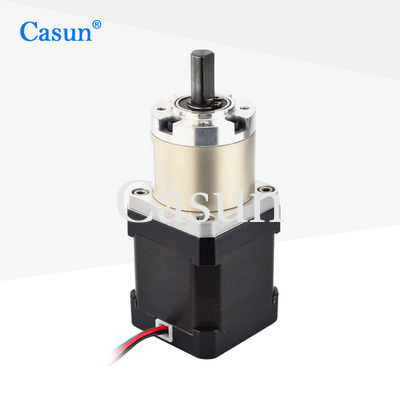

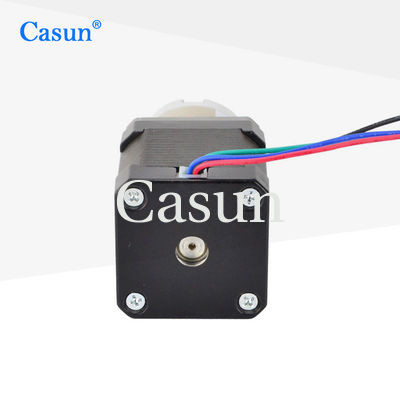

Reducción de engranajes 1.5 A Nema 17 motor paso a paso 1.8 Gr 500mN.M Torque de retención 42 * 40mm
Motor paso a paso con reductor de engranajes Nema 17, 42x42x40 mm, 1,8 grado 2 fase, 500mN.m.
El motor paso a paso de 42 mm de desaceleración combina las características de los motores paso a paso y los reductores,que permite un control preciso del posicionamiento y que es adecuado para aplicaciones que requieren un posicionamiento de alta precisión.
El control de circuito abierto elimina la necesidad de retroalimentación de posición, reduciendo así el consumo de energía.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Ofrecemos servicios personalizados y aceptamos la fabricación por contrato. !
-
Disponible en versiones de eje simple o doble
-
Especialista profesional en soluciones de tren de transmisión
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
1.5 A
|
|
Torque de retención
|
500 mN.m
|
|
Resistencia
|
2.5 ohmios
|
|
Inductividad
|
5 mH
|
|
Inercia del rotor
|
57 g-cm2
|
|
Peso del motor
|
0.65 kg
|
|
Ratio de reducción del engranaje
|
19:1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
Cuadrados
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
El 90% |
| 5.18 |
| de una anchura de 35 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
