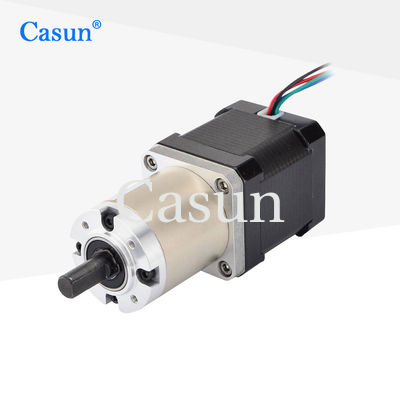

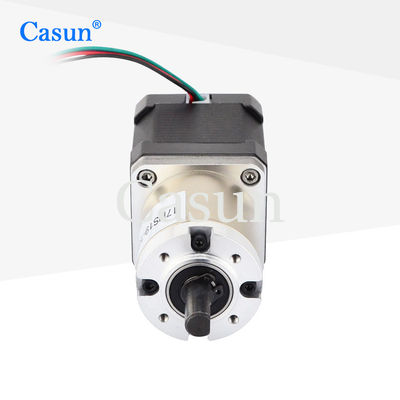

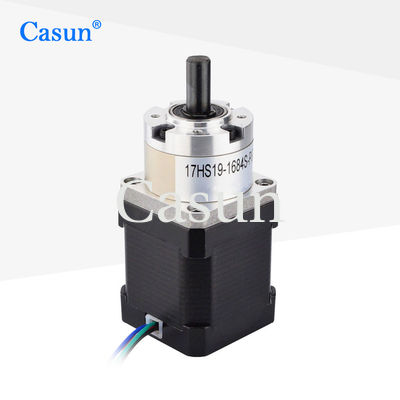

42*34MM NEMA 17 Motor paso a paso de la caja de cambios de 2 fases RoHS CE Motor paso a paso aprobado 13.2V
NEMA 17 Motor paso a paso de engranajes 42x42x34mm relación 13:1 Motor paso a paso de fase 2 13.2V
42x42x34mm 1.8 grado 2 relación de fase 13: 1 Nema 17 Reducción de engranajes motor paso a paso
La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.
Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.
Elija una versión de referencia o solicite su propia configuración personalizada.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.6 A
|
|
Torque de retención
|
Las medidas de seguridad
|
|
Resistencia
|
22 ohmios
|
|
Inductividad
|
28 mH
|
|
Inercia del rotor
|
38 g-cm2
|
|
Peso del motor
|
0.35 kg
|
|
Ratio de reducción del engranaje
|
El 13.1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
Cuadrados
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
El 90% |
| 5.18 |
| de una anchura de 35 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Preguntas frecuentes
1¿Quiénes somos?
Estamos basados en Guangdong, China, comenzando desde 2011, vendemos al mercado doméstico ((63.00%), Europa Occidental ((12.00%), América del Norte ((9.00%), Asia Oriental ((8.00%), Europa del Norte ((2.00%), Europa Oriental ((00.00%),Asia sudoriental.00%), Oceanía ((00.00%), Medio Oriente ((00.00%), Europa del Sur ((00.00%), Asia del Sur ((00.00%). Hay un total de alrededor de 51-100 personas en nuestra oficina.
2¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en serie;
Siempre inspección final antes del envío.
3¿Qué puedes comprar de nosotros?
Motor paso a paso, motor BLDC
4¿Por qué comprar de nosotros y no de otros proveedores?
Estamos especializados en la producción y venta de motores paso a paso durante más de 11 años.
5¿Qué servicios podemos ofrecer?
Las condiciones de entrega aceptadas: FOB, CFR, CIF, EXW, entrega expreso;
Moneda de pago aceptada:USD,CNY;
Tipo de pago aceptado: T/T,L/C,D/P D/A,,PayPal;
Idioma hablado: Inglés, chino, japonés
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
