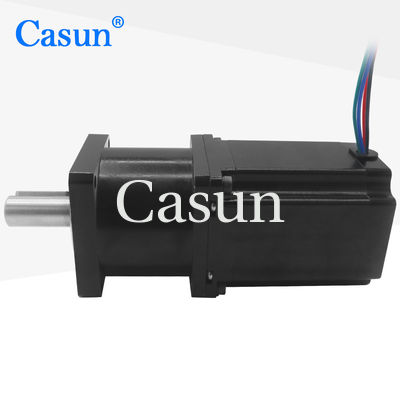

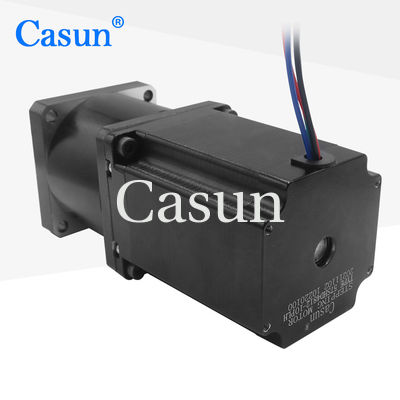

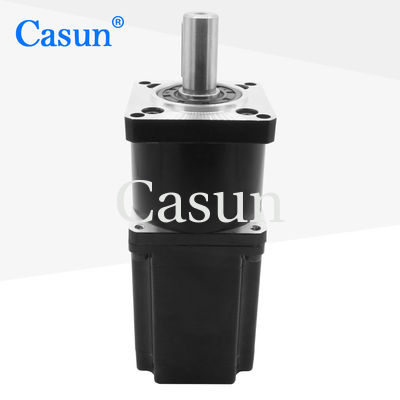

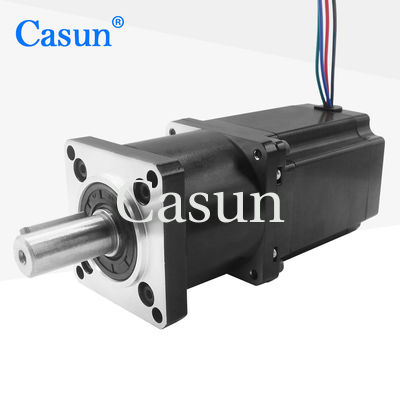

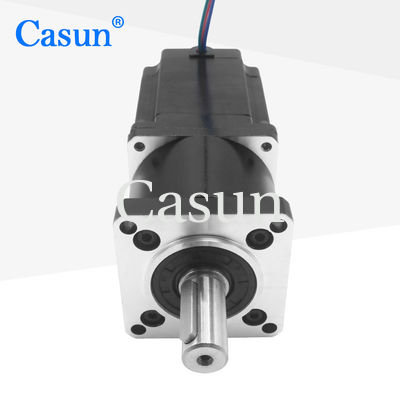

motor paso a paso NEMA 23 de alta velocidad con reductor planetario 2N.M 76mm para dispositivos inteligentes

motor paso a paso NEMA 23 de alta velocidad con reductor planetario 2N.M 76mm para dispositivos inteligentes

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4812-10PLH
Cantidad Total:	1 por ciento
Precio:	$26.46-$29.46
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROHS,ISO

Palabras clave:

Motor de pasos adaptado

Válvulas:

3.36V

Ratio de reducción:

10:1

Ángulo del paso (grados):

1.8 grados

Torque de retención:

los 2.0N.m

personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

motor paso a paso NEMA 23 de alta velocidad

Motor paso a paso NEMA 23 con reducción planetaria

Descripción de producto

Motor paso a paso NEMA 23 con reductor planetario 2N.M 76mm Proporción de cuerpo 10: 1 para dispositivo inteligente

Al aumentar la relación de transmisión del sistema de engranajes, el par bajo de alta velocidad del motor se convierte en par de salida alto de baja velocidad.

En comparación con otros tipos de reductores, los reductores planetarios tienen una mayor eficiencia.

Características:

Las versiones bipolares o unipolares están disponibles
Experiencia en investigación y desarrollo profesional y fabricación
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Nuestros ingenieros responderán en 48 horas para proporcionar la mejor solución.

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	57 mm
Número de fases	Fase 2
Corriente nominal	2.8Amp
Torque de retención	Las medidas de seguridad se aplicarán en el caso de las aeronaves.
Resistencia	1.2 0hm
Inductividad	3.6 mH
Inercia del rotor	460 g-cm2
Peso del motor	1.3 kg
Ratio de reducción del engranaje	10:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Intervalo de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

motor paso a paso NEMA 23 de alta velocidad con reductor planetario 2N.M 76mm para dispositivos inteligentes 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
