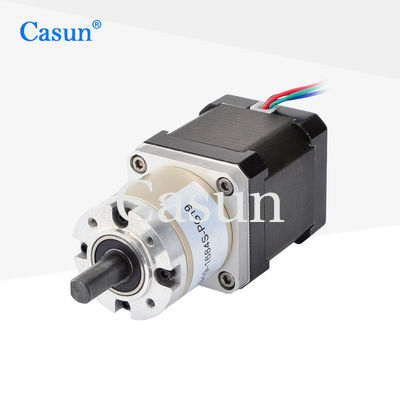

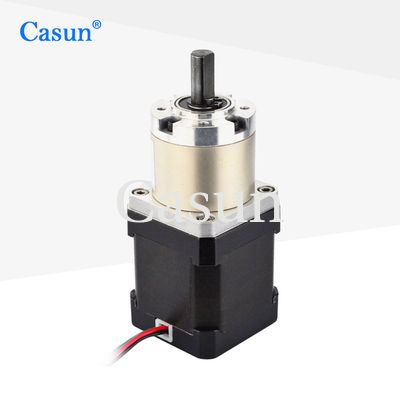

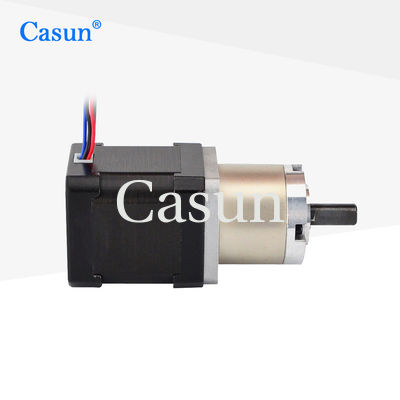

NEMA 17 Motor paso a paso con caja de cambios 27:1 para el robot 17HS15-1684S-PG27
Controla con precisión la dirección de rotación, velocidad y posición del motor para lograr trayectorias de movimiento complejas.
La combinación del motor paso a paso y el reductor proporciona un control de movimiento de alta precisión.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Ofrecemos servicios a medida e invitamos a la fabricación por contrato
-
Nuestros ingenieros reaccionarán en 48 horas para ofrecer la solución óptima.
-
¡Estamos buscando traficantes!
-
Cada modelo de motor paso a paso es adecuado para varios escenarios
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
1.68 A
|
|
Torque de retención
|
390 mN.m
|
|
Resistencia
|
1.8 ohmios
|
|
Inductividad
|
3.2 mH
|
|
Inercia del rotor
|
57 g-cm2
|
|
Peso del motor
|
0.65kg
|
|
Ratio de reducción del engranaje
|
26.8:1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
Cuadrados
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
El 90% |
| 5.18 |
| de una anchura de 35 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
