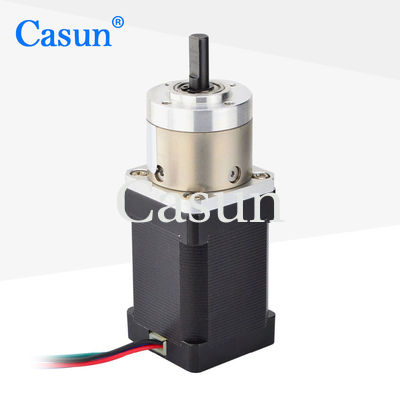

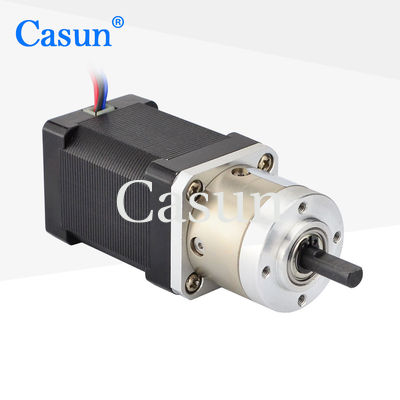

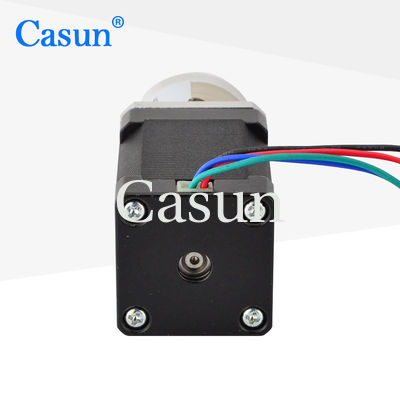

NEMA 14 Motor paso a paso con engranajes 180mN.M Nema 14 Motor paso a paso Motor reductor de engranajes planetarios
NEMA 14 2A Motor paso a paso con engranaje 1.9V 4000 mN.m Motor reductor de engranajes planetarios
Relación de reducción de engranajes 13: 1 Motor reductor de caja de engranajes planetaria de alta eficiencia Nema 14 motor paso a paso
La serie de motor de paso híbrido de 52 mm ofrece un potente par de retención en una variedad de tamaños.
Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.
Elija una versión de referencia o solicite su propia configuración personalizada.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
de una anchura de 35 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
2.0 A
|
|
Torque de retención
|
4 000 mN.m
|
|
Resistencia
|
0.95 ohmios
|
|
Inductividad
|
1.4 mH
|
|
Inercia del rotor
|
28 g-cm2
|
|
Peso del motor
|
0.5 kg
|
|
Ratio de reducción del engranaje
|
13:1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80 N
Carga axial máxima del eje: ≤ 30N
Disminución radial del eje (cerca de la brida): ≤ 0,06 m
Disminución del eje: ≤ 0,3 mm
Reacción negativa sin carga: ≤ 1,5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
26 mm
Cuadrados
40 mm |
29.1 mm |
3.71 |
El 90% |
| 5.18 |
| 36.8 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 44.6 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
