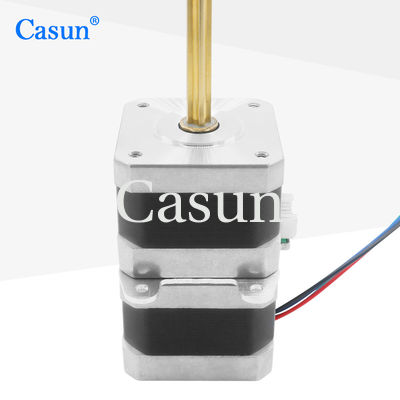

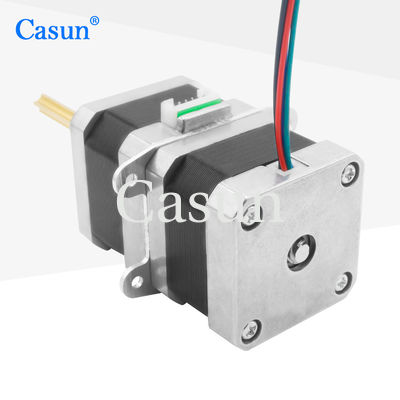

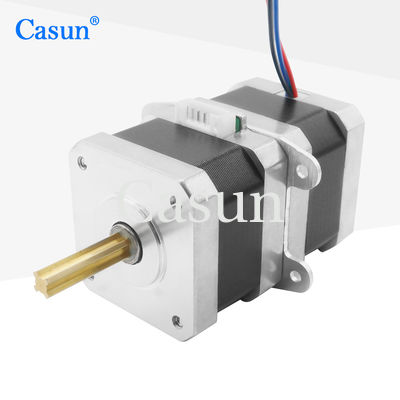

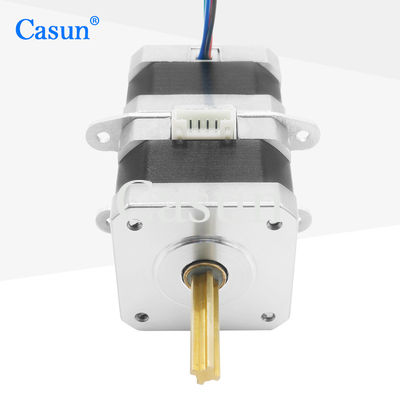

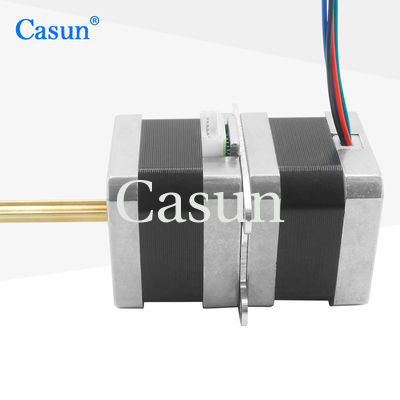

NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión
  • NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión
  • NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión
  • NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión
  • NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión
  • NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión
  • NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión
NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión

NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión

Lugar de origen China.
Nombre de la marca Casun
Certificación CE,ROHS,ISO
Número de modelo S42-02 Las condiciones de los productos
Detalles del producto
Es el ángel del paso.:
1.8°
Torque de retención:
los 280mN.m
En la actualidad:
0.4A
Duración del motor:
34 mm
Infarto cerebral:
0 ~ 37
Alta luz:

Motor paso a paso lineal de doble capa

,

Motor de pasos linear de la nema 17

,

Posicionamiento preciso del motor paso a paso lineal

Pago y términos de envío
Cantidad de orden mínima
1 PC
Precio
$11-$15
Detalles de empaquetado
Cartón: 36x29x14 cm
Tiempo de entrega
7 a 15 días
Condiciones de pago
D/A, T/T, L/C, D/P
Capacidad de la fuente
40000 + PCS + Mes
Descripción de producto

NEMA 17 Motor paso a paso lineal de doble capa 12V con posicionamiento de precisión

El motor paso a paso de doble capa puede lograr una rotación y un control de posición precisos.

Los motores lineales de doble capa se utilizan ampliamente en el campo del control de automatización.



Características:

  • Operando en China desde hace 12 años, habiendo servido a más de 800 clientes

  • ¡Se necesitan traficantes! !

  • Suministro de "múltiples certificaciones internacionales" para equipos de alta tecnología y de la industria electrónica

  • Especializada en soluciones de tren de transmisión

  • Experiencia en investigación, desarrollo y producción

Especificaciones del motor

Es el ángel de la pareja.

1.8 °

Tamaño del marco

Cuadrados

Número de fases

Fase 2

Corriente nominal

0.4 A

Torque de retención

280 mN.m

Resistencia

30 ohmios

Inductividad

37 mH

La inercia del rotor38

G-cm2

Peso del motor

0.4 kg

Número de pistas

4

Conexión

Bipolaridad

Apariencia

NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión 0

Las dimensiones

NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión 1


Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Intervalo de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.







Curvas de par













Submodelos

Modelo Torque de retención Ángulo de paso Duración del motor Tipo de eje Corriente nominal
42SHD4950 0.13 N.m. 1.8° 20 mm D Eje 20 mm 1.0A
42SHD4003 0.26N.m. 1.8° 34 mm D Eje 20 mm 0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos 0.45 N.m. 1.8° 40 mm D Eje 20 mm 1.68A
42SHD4425 0.59 N.m. 1.8° 48 mm D Eje 24 mm 2.0A
42SHD4813 0.8 N.m. 1.8° 60 mm D Eje 24 mm 2.1A





Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades


El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador

Freno

Caja de cambios

El eje
NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión 2 NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión 3 NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión 4 NEMA 17 Motor paso a paso lineal de doble capa de 12 V con posicionamiento de precisión 5



Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
