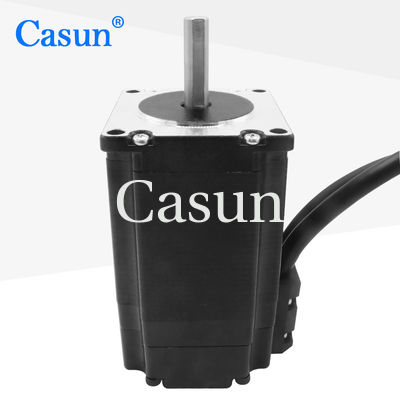

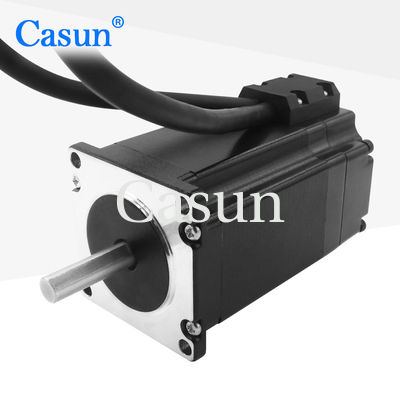

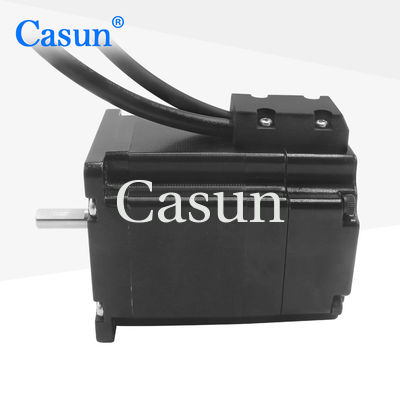

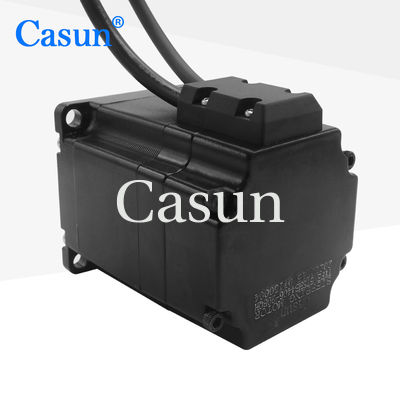

1. 8 grados Casun motor paso a paso de bucle cerrado 1200mN.M 57x54mm motor paso a paso con Nema 23 controlador de motor paso a paso
Motor de bucle cerrado Nema 23 personalizable con torque de retención de 1200mN.M y aprobación CE
Motor paso a paso de bucle cerrado Nema23 1200mN.m 4.2Amp con codificador
Torque: El motor tiene un par de retención de 1200mN.m (millinewtons).
Corriente: el motor funciona con una corriente nominal de 4.2A (Amperios), que indica la corriente máxima que el motor puede soportar sin sobrecalentamiento durante el funcionamiento normal.
Encoder: el motor está equipado con un encoder, que es un dispositivo utilizado para medir la posición y la velocidad del eje del motor.que permite el control en circuito cerradoEsta retroalimentación permite una mejor precisión y control sobre la posición del motor.
Nema23: Nema23 es un tamaño estándar del marco del motor definido por la Asociación Nacional de Fabricantes Eléctricos (NEMA).Los motores Nema23 tienen una brida de 2.3 pulgadas (57,1 mm) y se utilizan comúnmente en diversas aplicaciones.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
57 mm
|
|
Número de fases
|
2a Fase
|
|
Corriente nominal
|
4.2Amp
|
|
Torque de retención
|
Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos.
|
|
Resistencia
|
1.2hm
|
|
Inductividad
|
2.8 mH
|
|
Inercia del rotor
|
72 g-cm2
|
|
Peso del motor
|
0.68 kg
|
|
Pulso del codificador
|
1240 PPS
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
El codificador
puede ser personalizado
Ventilación: 5 V
Producción: A + A - B + B -
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
