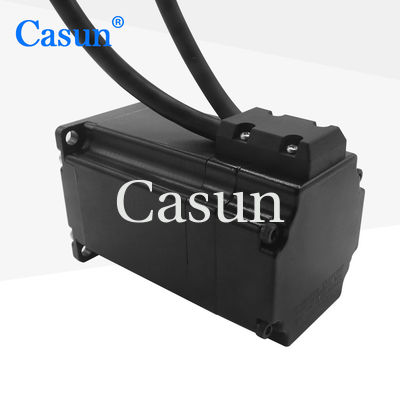

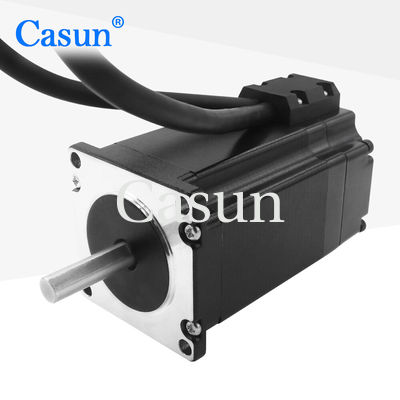

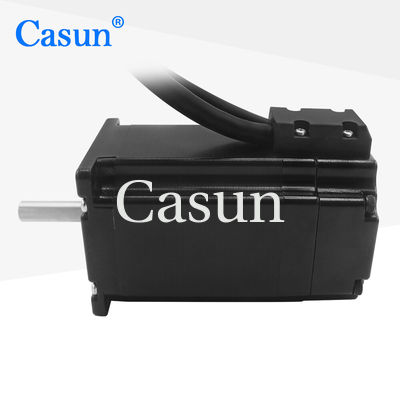

1. 8 grados Casun motor paso a paso de bucle cerrado 2400mN.M 57x76mm motor paso a paso con Nema 23 controlador de motor paso a paso
Motor paso a paso de bucle cerrado Nema23 240mN.m 3Amp con codificador
Nema 23 es una especificación estándar para motores paso a paso que define las dimensiones de montaje.Los motores Nema 23 se utilizan comúnmente en varias aplicaciones que requieren un par moderado y un posicionamiento preciso.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
57 mm
|
|
Número de fases
|
2a Fase
|
|
Corriente nominal
|
3Amp
|
|
Torque de retención
|
Las demás:
|
|
Resistencia
|
3.3hm
|
|
Inductividad
|
2.8 mH
|
|
Inercia del rotor
|
72 g-cm2
|
|
Peso del motor
|
1 kg
|
|
Pulso del codificador
|
1240 PPS
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
El codificador
puede ser personalizado
Ventilación: 5 V
Producción: A + A - B + B -
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
