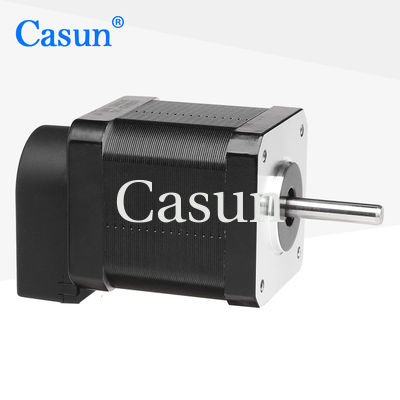

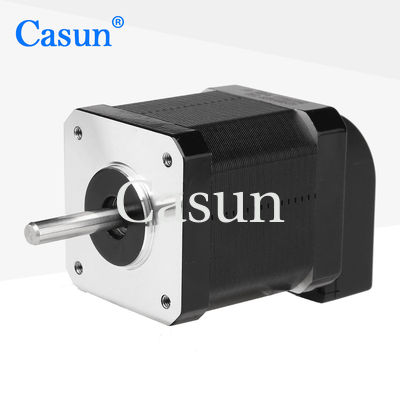

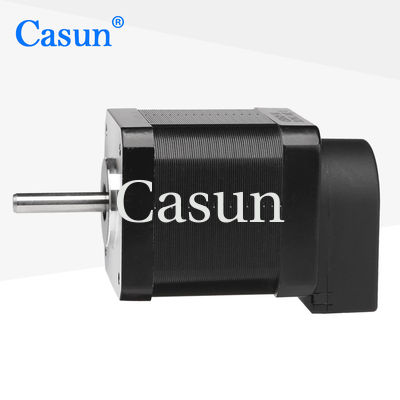

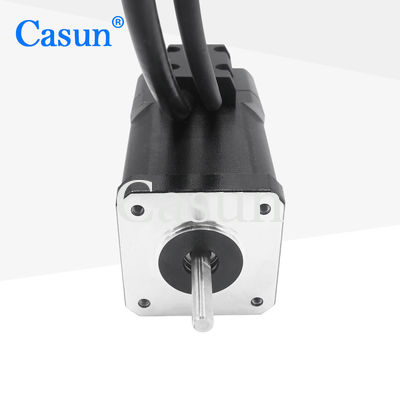

1. 8 grados Casun motor paso a paso de bucle cerrado 440mN.M 42x48mm motor paso a paso con Nema 17 controlador de motor paso a paso
Motor paso a paso de bucle cerrado Nema17 440mN.m 1.68Amp con codificador
El motor paso a paso Casun de bucle cerrado que usted mencionó es un modelo específico con las siguientes especificaciones:
Ángulo de paso: 1,8 grados por paso
Para los vehículos de las categorías M1 y N2
Tamaño: 42x48 mm
Este motor paso a paso está diseñado para proporcionar un posicionamiento y control precisos.El ángulo de paso de 1,8 grados significa que el motor se moverá 1,8 grados con cada paso.Esta resolución más fina permite un posicionamiento más preciso en comparación con los motores con ángulos de paso más grandes.
El par de retención de 340 mN.m indica la capacidad del motor para mantener su posición cuando no está en movimiento.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 4
|
|
Corriente nominal
|
1.68Amp
|
|
Torque de retención
|
440 mN.m.
|
|
Resistencia
|
3.3hm
|
|
Inductividad
|
2.8 mH
|
|
Inercia del rotor
|
72 g-cm2
|
|
Peso del motor
|
0.38 kg
|
|
Pulso del codificador
|
400PPR
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
El codificador
puede ser personalizado
Ventilación: 5 V
Producción: A + A - B + B -
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
