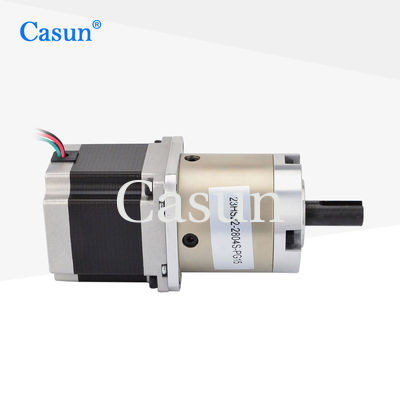

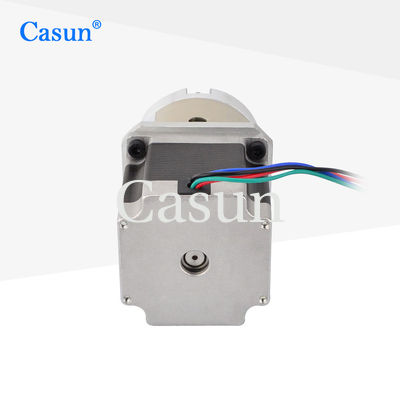

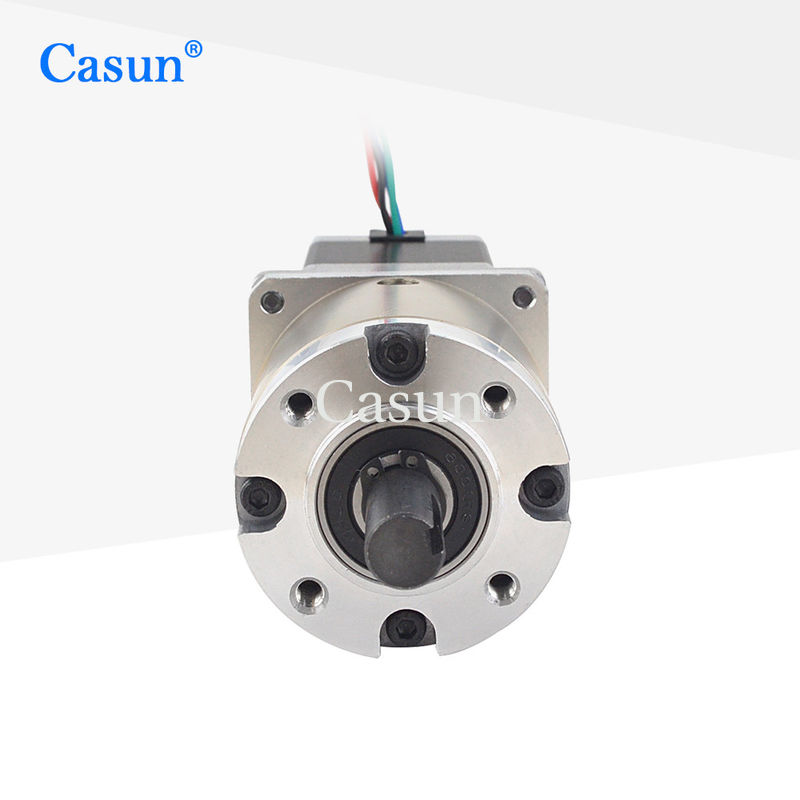

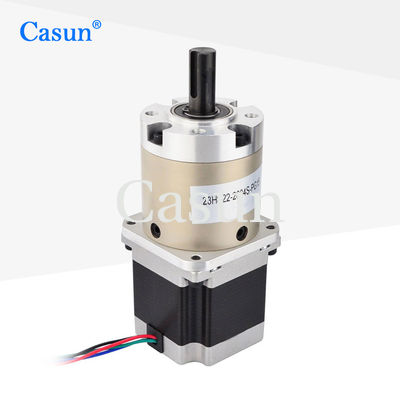

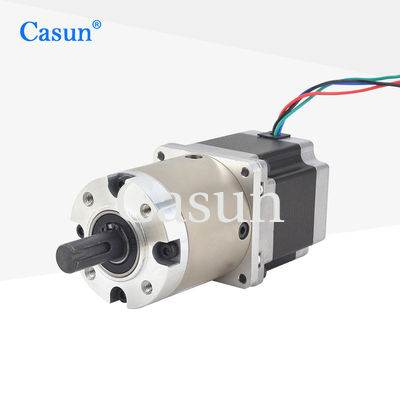

Motores paso a paso de alta calidad Casun NEMA 23 con engranajes para máquinas de impresión con CE ISO ROHS
Motor paso a paso con engranaje NEMA 23 1.0N 1KG Motor paso a paso de caja de engranajes para equipos médicos, máquinas de impresión
La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.
Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.
Elija una versión de referencia o solicite su propia configuración personalizada.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
57 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
2.8Amp
|
|
Torque de retención
|
1.89 N.m.
|
|
Resistencia
|
1.13om
|
|
Inductividad
|
5.6mH
|
|
Inercia del rotor
|
460 g-cm2
|
|
Peso del motor
|
1.4 kg
|
|
Ratio de reducción del engranaje
|
15.3:1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
Cuadrados
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
El 90% |
| 5.18 |
| de una anchura de 35 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
