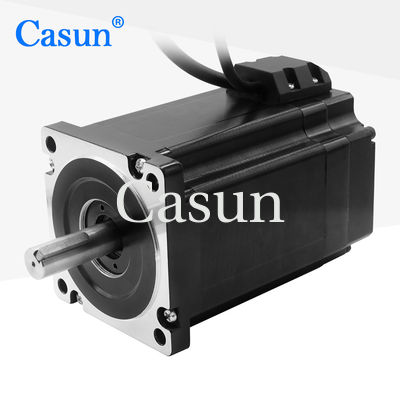

NEMA 34 8.3N.m 4ejes de circuito cerrado con motor paso a paso con codificador magnético para máquinas CNC
NEMA 34 se refiere a un tamaño estándar para motores paso a paso, con un tamaño de brida de montaje de 3,4 pulgadas (86 mm).que es una medida de su capacidad para mantener la posición cuando se somete a fuerzas externasEn este caso, el motor tiene un par de retención de 8,3 Newton-metros.

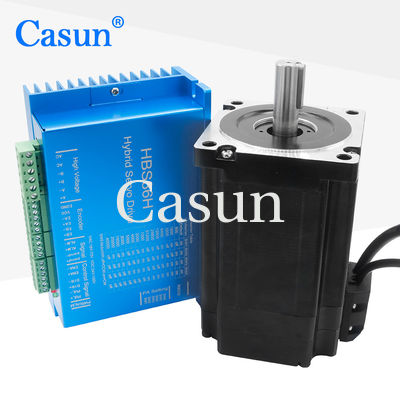

Un kit de motor paso a paso de circuito cerrado de 4 ejes con un codificador magnético está diseñado para su uso en máquinas CNC (Computer Numerical Control).como los codificadores, para controlar la posición del eje del motor y proporcionar retroalimentación al sistema de control, lo que permite un posicionamiento más preciso y una mayor resistencia a los pasos estancados o perdidos,en comparación con los sistemas paso a paso de circuito abierto.
El codificador magnético es un tipo de sensor de posición que utiliza imanes y sensores de efecto Hall para detectar la posición del eje del motor.que permite al sistema de control realizar ajustes en tiempo real y garantizar movimientos precisos.
En general, un kit de motor paso a paso de circuito cerrado de 4 ejes NEMA 34 8.3N.m con un codificador magnético sería adecuado para máquinas CNC que requieren un par elevado y capacidades de posicionamiento preciso.Proporciona un mejor rendimiento y confiabilidad en comparación con los sistemas paso a paso de circuito abierto, por lo que es ideal para aplicaciones donde la precisión es crucial, como fresado CNC, enrutamiento o impresión 3D.
Características:
-
Alto par y alta precisión
-
Para la industria de alta tecnología y equipos de la industria electrónica
-
Disponible en versiones de eje simple o doble
-
Establecida en China desde hace 12 años y ha servido a más de 800 clientes.
-
Investigación y desarrollo profesionales
Apariencia
Las dimensiones
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
86 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
10 A
|
Torque de retención
|
8.3N.m.
|
Resistencia
|
0.2 ohm
|
Inductividad
|
7.5 mH
|
Inercia del rotor
|
4500 g-cm2
|
Peso del motor
|
1.6 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Empresa
Torque de trabajo |
Nombrado
En la actualidad |
Resistencia
por fase |
Inductividad
por fase |
Detención
torsión |
El rotor
inercia |
El plomo
el alambre |
El motor
longitud |
| el número de unidades de producción |
A. No |
Oh |
mH |
el número de unidades de producción |
G.cm2 |
- No, no es así. |
En el caso de los |
| Se trata de un sistema de control de las emisiones de gases de escape. |
650 |
0.6 |
15 |
20 |
50 |
280 |
4 |
45 |
| 60SHD4401 |
1500 |
2.8 |
1 |
3.3 |
70 |
450 |
4 |
56 |
| Se aplicarán las disposiciones siguientes: |
3200 |
4.2 |
0.75 |
3.7 |
120 |
580 |
4 |
86 |
| Se aplicarán las disposiciones siguientes: |
2500 |
3 |
1.55 |
3.7 |
120 |
580 |
4 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
