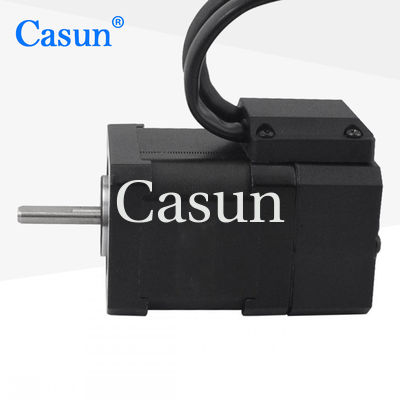

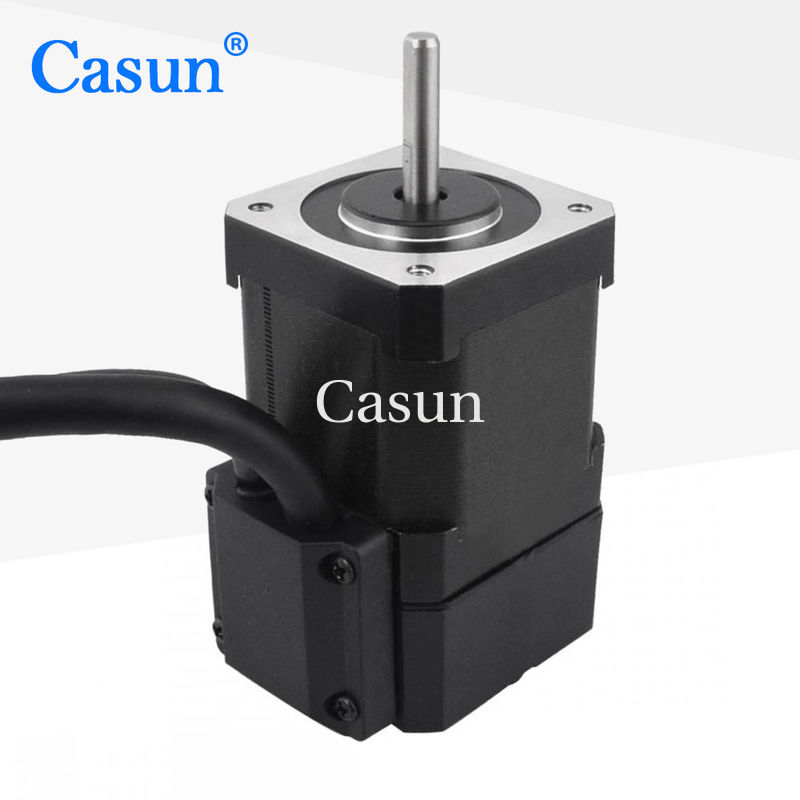

Motor paso a paso de bucle cerrado con codificador NEMA14 35X20mm

Motor paso a paso de bucle cerrado con codificador NEMA14 35X20mm

Nombre De La Marca:	Casun
Número De Modelo:	P35SHD0314-20QH
Cantidad Total:	1 pieza
Precio:	$18.9.54-$24.94
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Corriente / Fase:

1.1Amp

Torque de retención:

los 90mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Carton: 38x29x18cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

1024pm Motor paso a paso de bucle cerrado

Motor paso a paso de bucle cerrado NEMA14

Motor paso a paso de bucle cerrado con codificador

Descripción de producto

Motor paso a paso de bucle cerrado con codificador NEMA14 35X20mm

NEMA14 Motor paso a paso de bucle cerrado con par 98mN.m, 1.1Amp de potencia, y codificador integrado para retroalimentación de posición precisa y corrección de errores.

Resumen del producto

Tamaño del marco:NEMA 14 (35 mm cuadrados)

Torque de retención:90 mN.m (millinewtons meter) - el par producido cuando se está parado sin perder pasos

Corriente nominal:1.1 Amperios - corriente máxima para el par especificado

Sistema de circuito cerrado:El codificador integrado proporciona retroalimentación de posición para detectar y corregir la pérdida de paso o los errores de posición en tiempo real

Características clave

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones disponibles bajo petición

Las dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.1 Amperios
Torque de retención	90 mN.m
Resistencia	3.2 Ω
Inductividad	2.7 mH
Inercia del rotor	12 g·cm2
Peso del motor	0.17 kg
Pulso del codificador	1024
Conexión	Bipolaridad

Especificaciones de funcionamiento

Condiciones de funcionamiento del motor:

Temperatura máxima: 80°C

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento: -20°C a 100°C

Rango de humedad: 85% o menos, no condensante

Aislamiento por alambre magnético: clase B 130°C

Resistencia de aislamiento: 100 M Ω a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Especificaciones del codificador:

Válvulas de carga:

Producción: A + A - B + B - Z + Z -

Modelos disponibles

Modelo	Torque de retención	Ángulo de paso	Duración	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26 N.m	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m	1.8°	60 mm	D Eje 24 mm	2.1A

Opciones de personalización

Si nuestros motores estándar no pueden cumplir con sus requisitos, podemos personalizar los motores de acuerdo con sus necesidades específicas.

Ejes especiales
Parámetros de enrollamiento personalizados
Dimensiones modificadas de la instalación
Requisitos especiales para cables de plomo
Conectores personalizados

Opciones disponibles
