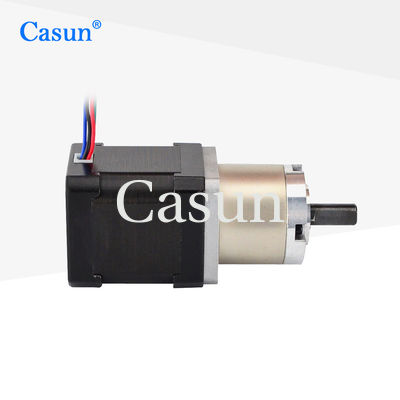

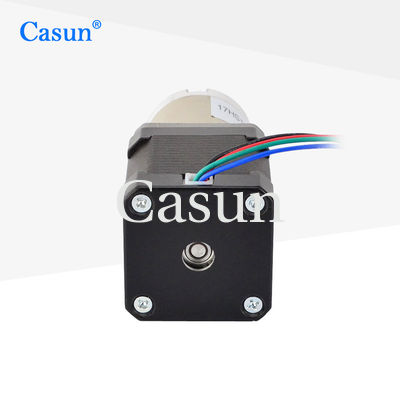

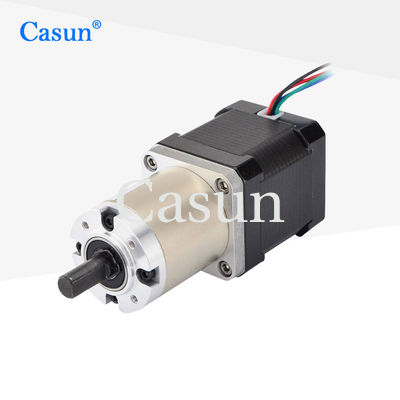

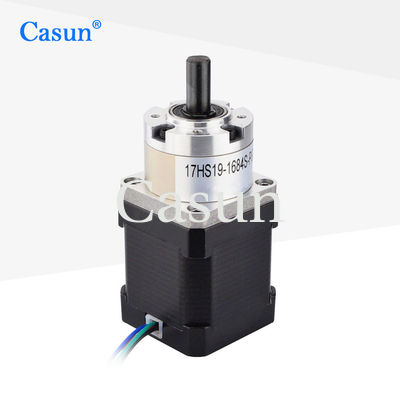

Motor paso a paso con reductor de engranajes Nema 17, 42x42x48 mm, 1,8 grado 2 fase, 440 mN.m Par de retención

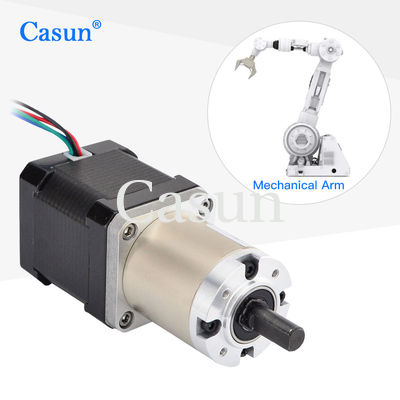

Nema 17 motores paso a paso 0,67 Amp motor de corriente continua para el motor paso a paso de engranajes de robot
El motor paso a paso de 42 mm de desaceleración combina las características de los motores paso a paso y los reductores,que permite un control preciso del posicionamiento y es adecuado para aplicaciones que requieren un posicionamiento de alta precisión.
El control de circuito abierto elimina la necesidad de retroalimentación de posición, reduciendo así el consumo de energía.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Ofrecemos servicios personalizados y aceptamos la fabricación por contrato. !
-
Disponible en versiones de eje simple o doble
-
Especialista profesional en soluciones de tren de transmisión
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
1.68 A
|
|
Torque de retención
|
440 mN.m
|
|
Resistencia
|
1.65 mm
|
|
Inductividad
|
2.8 mH
|
|
Inercia del rotor
|
38 g-cm2
|
|
Peso del motor
|
0.5 kg
|
|
Ratio de reducción del engranaje
|
5.18:1
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Caja de engranajes
Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°
Curvas de par
Submodelos
| Duración del motor |
Duración de la caja de engranajes |
El Raio |
Eficiencia |
Cuadrados
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
El 90% |
| 5.18 |
| de una anchura de 35 mm |
13.76 |
El 80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
El 70% |
| 71 |
| 99.5 |
| 139 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
