Motor paso a paso híbrido Casun NEMA 17 42x42x40mm 1.68A 300mN.m Motor paso a paso bipolar para impresora 3D
[42SHB0504] No se puede Motor paso a paso híbrido NEMA 17 42×42×40mm 1.5A con 4 cables para equipos CNC
La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.
Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.
Elija una versión de referencia o solicite su propia configuración personalizada.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Acepta la fabricación por contrato.
-
Disponible en versiones de eje simple o doble
-
Establecida en China desde hace 12 años y ha servido a más de 800 clientes.
-
Investigación y desarrollo profesionales

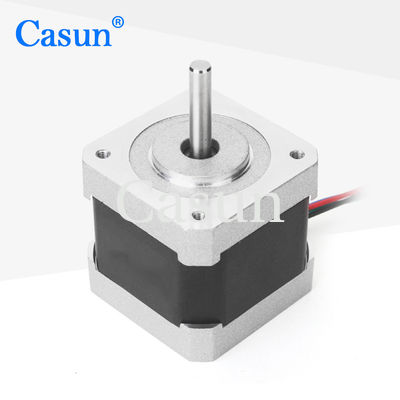

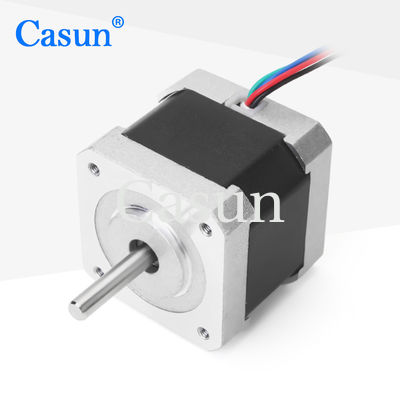

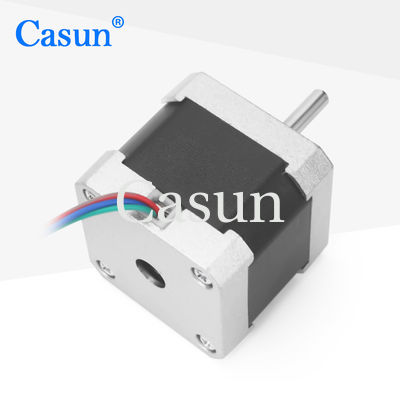

Apariencia
Las dimensiones
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
Cuadrados
|
Número de fases
|
Fase 2
|
Corriente nominal
|
1.5 A
|
Torque de retención
|
300 mN.m.
|
Resistencia
|
1.65 ohmios
|
Inductividad
|
37 mH
|
Inercia del rotor
|
72 g-cm2
|
Peso del motor
|
0.38 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
