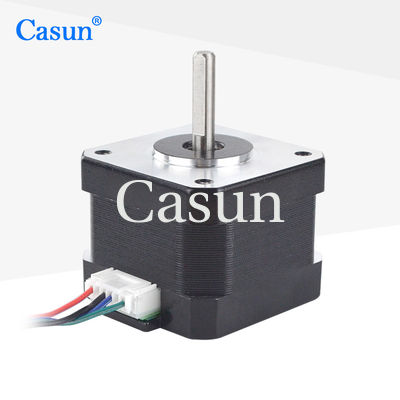

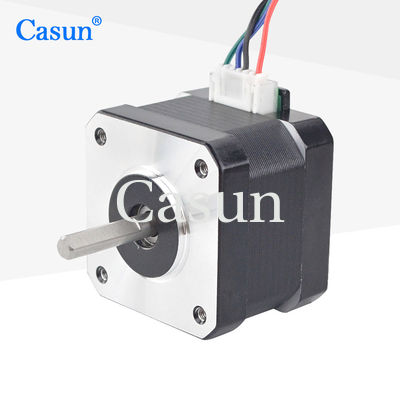

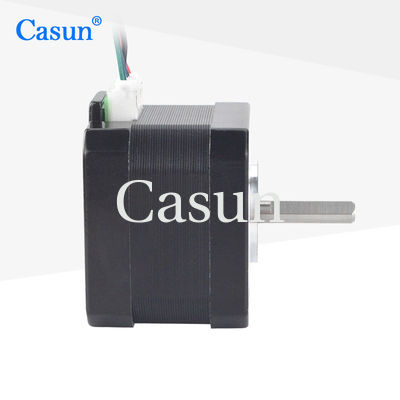

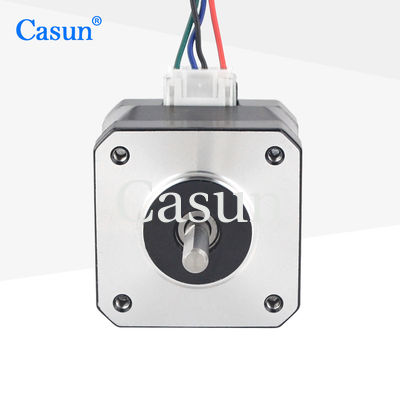

2 Fase 1.8 de grado DC motor híbrido paso a paso 34 mm longitud NEMA 17 control de precisión
El motor paso a paso NEMA 17 tiene una buena capacidad de control de posición y puede controlar con precisión el ángulo y la velocidad de rotación.
Tiene una buena estabilidad durante el funcionamiento a baja velocidad y no experimentará desfase ni deriva.
Características:
-
Alto par y alta precisión
-
Proporcionamos servicios personalizados y bienvenida fabricación de contrato
-
Disponible en versiones de eje simple o doble
-
Operando en China desde hace 12 años, habiendo servido a más de 800 clientes
-
Nuestros ingenieros se pondrán en contacto en 48 horas para ofrecer la solución óptima
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
Cuadrados
|
Número de fases
|
Fase 2
|
Corriente nominal
|
1.33 A
|
Torque de retención
|
Las medidas de seguridad se aplicarán en el caso de las aeronaves.
|
Resistencia
|
2.1 ohmios
|
Inductividad
|
2.5 mH
|
Inercia del rotor
|
38 g-cm2
|
Peso del motor
|
0.2 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Apariencia
Las dimensiones
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
