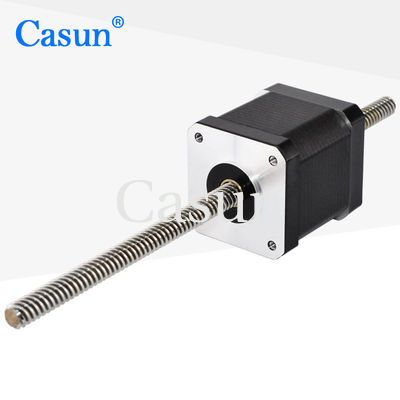

Motor paso a paso no cautivo de 48 mm Cuerpo 450 mN.M Tr5*2 NEMA 17 para instrumentos médicos
Capaz de controlar la posición y la trayectoria de movimiento de las herramientas de corte, permitiendo operaciones de mecanizado complejas como la talla y el corte.
Puede lograr ajustes de posición pequeños y posicionamiento preciso.
Características:
-
Especialista profesional en soluciones de tren de transmisión
-
Estamos abiertos a las oportunidades de fabricación por contrato
-
Habiendo operado en China durante 12 años, hemos atendido a más de 800 clientes
-
Nos especializamos en proporcionar servicios personalizados
-
Buscamos traficantes. !
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
1.2 Amperios
|
|
Torque de retención
|
450 mN.m.
|
|
Resistencia
|
3.2 ohm
|
|
Inductividad
|
4.2 mH
|
|
Inercia del rotor
|
72 g-cm2
|
|
Peso del motor
|
0.38 kg
|
|
Parafusos de plomo
|
Tr8×2
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
| Duración del cuerpo |
Diámetro del tornillo |
El tono |
Duración del tornillo |
20 mm
Cuadrados
40 mm
48 mm
60 mm
|
5 |
2 |
20 a 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Preguntas frecuentes
1¿Quiénes somos?
Estamos basados en Guangdong, China, comenzando desde 2011, vendemos al mercado doméstico ((63.00%), Europa Occidental ((12.00%), América del Norte ((9.00%), Asia Oriental ((8.00%), Europa del Norte ((2.00%), Europa Oriental ((00.00%),Asia sudoriental.00%), Oceanía ((00.00%), Medio Oriente ((00.00%), Europa del Sur ((00.00%), Asia del Sur ((00.00%). Hay un total de alrededor de 51-100 personas en nuestra oficina.
2¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en serie;
Siempre inspección final antes del envío.
3¿Qué puedes comprar de nosotros?
Motor paso a paso, motor BLDC
4¿Por qué comprar de nosotros y no de otros proveedores?
Estamos especializados en la producción y venta de motores paso a paso durante más de 11 años.
5¿Qué servicios podemos ofrecer?
Las condiciones de entrega aceptadas son: FOB, CFR, CIF, EXW, Entrega rápida.
Moneda de pago aceptada:USD,CNY;
Tipo de pago aceptado: T/T,L/C,D/P D/A,,PayPal;
Idioma hablado: Inglés, chino, japonés
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
