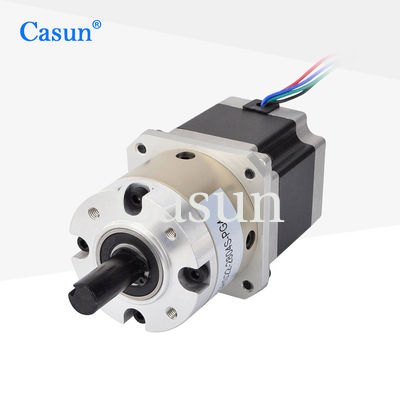

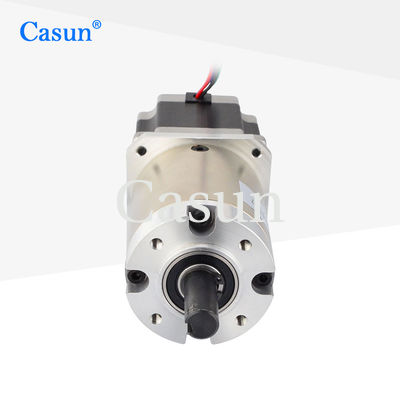

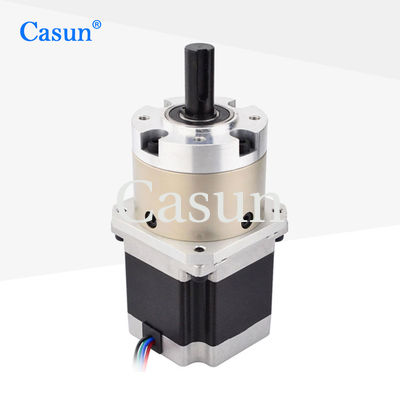

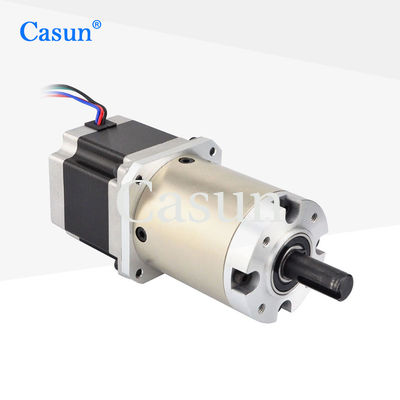

Reducción NEMA 23 Motor paso a paso planetario con caja de engranajes 23HS22-280 para brazo robótico CNC

Reducción NEMA 23 Motor paso a paso planetario con caja de engranajes 23HS22-280 para brazo robótico CNC

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4425-46G
Cantidad Total:	1 por ciento
Precio:	$22.49-$27
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ROSH,ISO

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 38x29x18cm

Resaltar:

Motor paso a paso planetario NEMA 23

Motor planetario paso a paso con caja de cambios

Motor de paso planetario para CNC

Descripción de producto

Reducción NEMA 23 Motor planetario paso a paso con caja de engranajes 23HS22-280 para CNC y brazo robótico

El motor de reducción NEMA 23 reduce la velocidad y aumenta el par mediante un mecanismo de reducción.que puede producir un par mayor a bajas velocidades y es adecuado para situaciones en las que se requiere un par elevado.

Ampliamente utilizado en campos como equipos de máquinas herramienta, líneas de producción automatizadas, impresoras 3D, etc.

Características:

Se ofrecen versiones en unipolar o bipolar.
Proporcionar "múltiples certificaciones internacionales" para dispositivos eléctricos y de alta tecnología.
Disponible en versiones de eje simple o doble
Aceptamos la fabricación por contrato y proporcionamos servicios especializados.
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una anchura igual o superior a 60 mm
Número de fases	Fase 2
Corriente nominal	2.8 A
Torque de retención	1250 mN.m.
Resistencia	0.9 mm
Inductividad	2.5 mH
Inercia del rotor	260 g-cm2
Peso del motor	1.1 kg
Ratio de reducción del engranaje	46.66:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal

Los rodamientos de salida: rodamientos de bolas

Carga radial máxima ((12 mm desde la brida): ≤ 250 N

Carga axial máxima del eje: ≤ 100N

Disminución radial del eje (cerca de la brida): ≤ 0,08 m

Disminución del eje: ≤ 0,4 mm

Reacción negativa sin carga: ≤ 2,5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados Cubiertas de una longitud igual o superior a 75 mm de tamaño igual o superior a 10 mm 100 mm	48 mm	3.6	El 90%
		4.25
	60 mm	12.96	El 80%
		15.3
		18.1
	de una longitud igual o superior a 72 mm	46.66	El 70%
		55.08
		65.025
		76.77

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Reducción NEMA 23 Motor paso a paso planetario con caja de engranajes 23HS22-280 para brazo robótico CNC 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
