Lugar de origen | China. |
Nombre de la marca | Casun |
Certificación | CE,ROHS,ISO |
Número de modelo | B20SHD4381-C25L: el valor de las emisiones de CO2 es el mismo que el valor de las emisiones de CO2 |

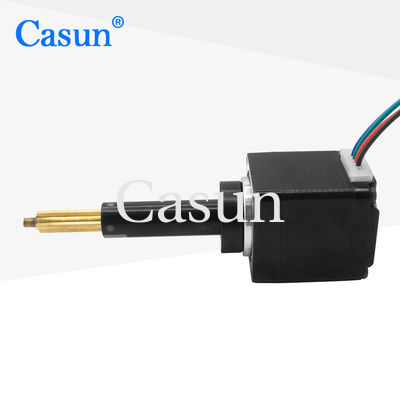

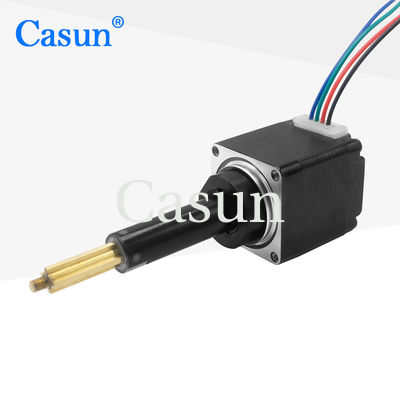

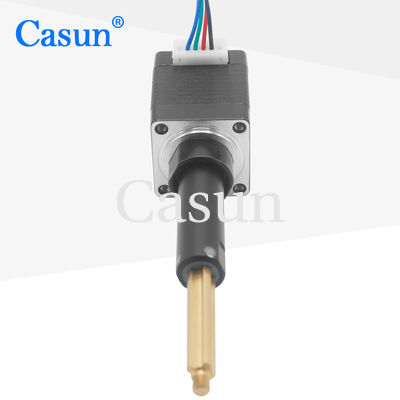

Micro motor lineal Nema8 actuador lineal de carrera de plomo 27.05mm motor paso a paso para la máquina de belleza
A menudo se utiliza un motor micro paso a paso con un tornillo de plomo para crear un actuador lineal.Proporciona un movimiento lineal preciso y controlado mediante la conversión del movimiento rotatorio del motor paso a paso en movimiento lineal a través del mecanismo de tornillo de plomo.
1Capacidad de carga: La capacidad de carga es de 25 N, lo que significa que el actuador lineal puede manejar una fuerza máxima de 25 Newtons.Esto indica la cantidad de peso o fuerza que el actuador puede mover o sostener efectivamente sin comprometer su rendimientoEs importante considerar los requisitos de carga de su aplicación específica para asegurar que el actuador pueda manejarlo.
2.Velocidad (200pps): La velocidad de 200pps indica la velocidad máxima de pulso a la que el motor paso a paso puede girar. Cada pulso corresponde a un paso, y la velocidad se mide en pasos por segundo.La velocidad lineal real del actuador dependerá del paso del tornillo de plomo y de la configuración específica del sistema.
3.Motor paso a paso NEMA 8: La designación NEMA 8 especifica el tamaño y las dimensiones de montaje del motor paso a paso.Los motores NEMA 8 son compactos y generalmente tienen un tamaño de marco más pequeño y un par menor en comparación con los tamaños más grandes de NEMASe utilizan comúnmente en aplicaciones donde el espacio es limitado.
Características:
Es el ángel de la pareja.
|
1.8 ° |
Tamaño del marco
|
20 mm |
Número de fases
|
Fase 2 |
Corriente nominal
|
0.6Amp |
Torque de retención
|
0.5 kg a 600 ppm |
Resistencia
|
11.5 ohm |
Inductividad
|
3.50mH |
Inercia del rotor
|
6 g-cm2 |
Peso del motor
|
0.2 kg |
El plomo
|
25.4 mm |
Conexión
|
Bipolaridad |
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Modelo | Torque de retención | Ángulo de paso | Duración del motor | Tipo de eje | Corriente nominal |
42SHD4950 | 0.13 N.m. | 1.8° | 20 mm | D Eje 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 1.8° | 34 mm | D Eje 20 mm | 0.4A |
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos | 0.45 N.m. | 1.8° | 40 mm | D Eje 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 1.8° | 48 mm | D Eje 24 mm | 2.0A |
42SHD4813 | 0.8 N.m. | 1.8° | 60 mm | D Eje 24 mm | 2.1A |
Duración del cuerpo | Diámetro del tornillo | El tono | Duración del tornillo | ||
20 mm Cuadrados 40 mm 48 mm 60 mm |
5 | 2 | 20 a 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
