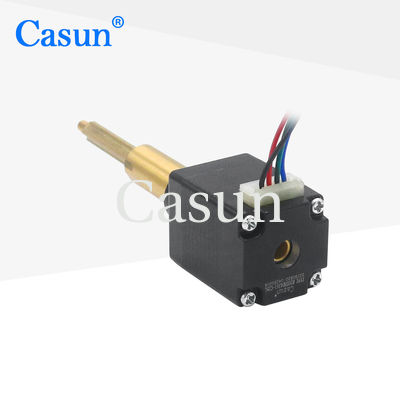

Motor de paso Nema 8 Guía de plomo 19.05 Motor de paso de tornillo de plomo Tr3.5x0.6096 Para máquina médica
A menudo se utiliza un motor micro paso a paso con un tornillo de plomo para crear un actuador lineal.Proporciona un movimiento lineal preciso y controlado mediante la conversión del movimiento rotatorio del motor paso a paso en movimiento lineal a través del mecanismo de tornillo de plomo.
1Capacidad de carga: La capacidad de carga es de 25 N, lo que significa que el actuador lineal puede manejar una fuerza máxima de 25 Newtons.Esto indica la cantidad de peso o fuerza que el actuador puede mover o sostener efectivamente sin comprometer su rendimientoEs importante considerar los requisitos de carga de su aplicación específica para asegurar que el actuador pueda manejarlo.
2.Velocidad (200pps): La velocidad de 200pps indica la velocidad máxima de pulso a la que el motor paso a paso puede girar. Cada pulso corresponde a un paso, y la velocidad se mide en pasos por segundo.La velocidad lineal real del actuador dependerá del paso del tornillo de plomo y de la configuración específica del sistema.
3.Motor paso a paso NEMA 8: La designación NEMA 8 especifica el tamaño y las dimensiones de montaje del motor paso a paso.Los motores NEMA 8 son compactos y generalmente tienen un tamaño de marco más pequeño y un par menor en comparación con los tamaños más grandes de NEMASe utilizan comúnmente en aplicaciones donde el espacio es limitado.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
20 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.6Amp
|
|
Torque de retención
|
25 N a 200 ppm
|
|
Resistencia
|
11.5 ohm
|
|
Inductividad
|
3.50mH
|
|
Inercia del rotor
|
6 g-cm2
|
|
Peso del motor
|
0.2 kg
|
|
El plomo
|
19.06 mm
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
| Duración del cuerpo |
Diámetro del tornillo |
El tono |
Duración del tornillo |
20 mm
Cuadrados
40 mm
48 mm
60 mm
|
5 |
2 |
20 a 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
